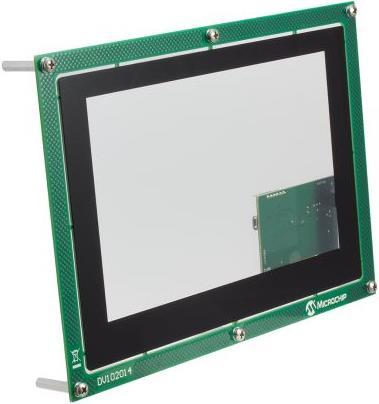

Microchip PCAP Touch and 3D GestIC Development Kit

Benutzeroberfläche: Touchscreen
Kit-Klassifizierung: Evaluierungsplatine
Kit-Name: PCAP und 3D GestIC

Projiziert-kapazitives Touch- und 3D-GestIC-Entwicklungskit. Der Microchip DV102014 ist ein komplettes Referenzsystem für die Evaluierung und den Entwurf von Anwendungen im Bereich Mensch-Maschine-Schnittstellen (MMS), die die projiziert-kapazitive Touch (2D)- und GestIC (3D)-Technologie kombinieren. Das Kit kombiniert alle erforderlichen Komponenten zum Versuchsaufbau mit der flexiblen Benutzerbefehlkombination aus Multi-Touch-Bewegungen und natürlichen Handbewegungen im freien Bereich über dem Gerät. Das Kit wurde für den Betrieb mit der komplementären Entwicklungs-Software Microchip Aurea 2.0 entwickelt. Diese grafische Benutzeroberfläche bietet eine intuitive Möglichkeit für die Einrichtung der unterstützten Geräte, sodass keine Entwicklung von Code erforderlich ist.

Merkmale des Kits:

• Komplettes projiziert-kapazitives Touch- und 3D-GestIC-System
• Keine Codierung erforderlich – Design über die intuitive grafische Microchip-Aurea-Benutzeroberfläche
• Umfasst Touchscreen
• 3D-GestIC-Funktionen
• 3D-Nachführungs- und Gesten-Controller MGC3130
• Gestenerkennungsbereich von bis zu 200 mm
• Integrierte 3D Gesture Suite, einschliesslich der Nachverfolgung von Streifen, Luftkreisen und der Position
• Projektiv-kapazitive Touch-Funktionen
• Projiziert-kapazitiver Berührungscontroller MTCH6303
• Hochspannungs-Treiber MTCH652 für ausgezeichneten Störabstand
• Multi-Touch, bis zu 10 Berührungen
• 5 Berührungen mit jeweils 100 Hz (typisch)
• Integrierte Gestenerkennung über einen oder mehrere Finger wie z. B. Tippen, Wischen, Blättern, Zusammenführen und Zoomen
• Erweiterte digitale Signalverarbeitung bietet Geräuschvermeidung

Inhalt des Kits:

• 1 x 2D-/3D-Sensormodul, einschliesslich 8-Zoll-Bildschirm und 3D-Sensorplatine
• 1 x 2D-/3D-Elektronikplatine
• 1 x Micro-USB-Kabel.
