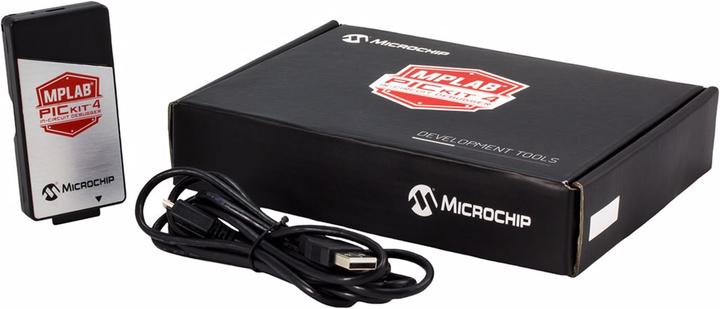

Microchip MPLAB PICkit 4 Debugger Programmer

Der MPLAB PICkit 4 ist mit dem Computer des Entwicklungsingenieurs über eine Hochgeschwindigkeits-USB-2.0-Schnittstelle verbunden und kann mit dem Ziel über einen 8-poligen Single-In-Line-(SIL)-Steckverbinder verbunden werden. Der Steckverbinder verwendet zwei E/A-Stifte und die Resetleitung für die Implementierung des Debuggens und In-Circuit Serial Programming (ICSP). Ein zusätzlicher Micro-SD-Kartensteckplatz und die Möglichkeit, vom Ziel mit Strom versorgt zu werden, bedeutet, dass Sie Ihren Code mitnehmen und unterwegs programmieren können. PICkit 4 unterstützt Advanced Interfaces wie 4-Draht JTAG und Serial Wire Debug mit Streaming Data Gateway, während es abwärtskompatibel für Demoplatinen, Header und Zielsysteme ist, die 2-Draht JTAG und ICSP verwenden.
