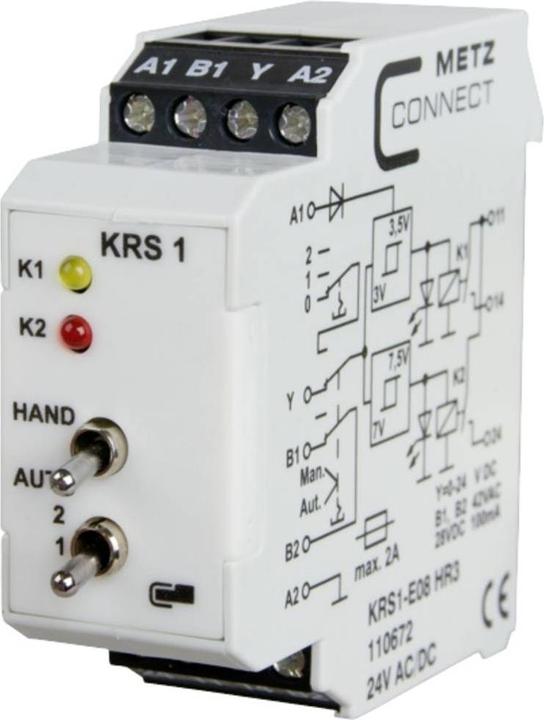

Metz Connect Schwellwertschalter 24, 24 V/AC, V/DC (max) 2 Stufen 110672 1 St.

Metz Connect Schnittstellenmodul KRS1-E08 HR3 24ACDC

Hersteller: Metz Connect
Bezeichnung: Schnittstellenmodul
Typ: KRS1-E08 HR3 24ACDC
Ausführung des elektrischen Anschlusses: Schraubanschluss
Mit abnehmbaren Klemmen: nein
Nennstrom: 4 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 24 V
Bemessungssteuerspeisespannung Us bei DC: 24 V
Spannungsart zur Betätigung: AC/DC
Antrieb, Polung: gepolt
Schaltverhalten des Antriebs: monostabil
Anzahl der Kontakte als Wechsler: 1
Mit zwangsgeführten Kontakten: nein
Art des Schaltkontaktes: Einfachkontakt
Komplettgerät mit Sockel: ja
Mit LED-Anzeige: ja
Werkstoff der Kontaktbeschichtung: sonstige
Werkstoff des Kontakteinsatzes: sonstige
Werkstoff des Kontaktes: sonstige
Schutzart (IP): IP20
Breite: 22,5 mm
Höhe: 61,3 mm
Tiefe: 60 mm

Der Schwellwertschalter dient zur Schaltung von Aggregaten, Pumpen, Ventilatoren, Brennern usw. Sobald die Eingangsspannung die Schaltschwelle erreicht, schaltet das Relais ein. Fällt die Eingangsspannung unter die Ausschaltschwelle ab, so schaltet das Relais wieder aus. Das Modul ist für eine zweistufige Steuerung über ein analoges 0 bis 10 V DC Steuersignal vorgesehen. Anschluss mit Schraubklemmen, Steuersignal 0 V DC = keine Stufe aktiv (AUS), Steuersignal 5 V DC = Stufe 1 aktiv, Steuersignal 10 V DC = Stufe 1 und Stufe 2 aktiv, mit Handbedienebene.
