M5Stack Timer Kamera ESP32, OV3660

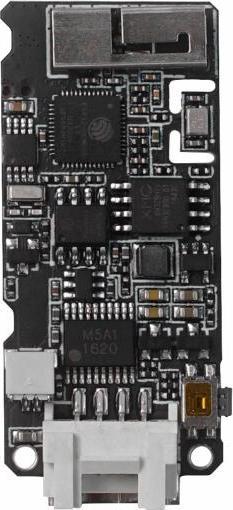

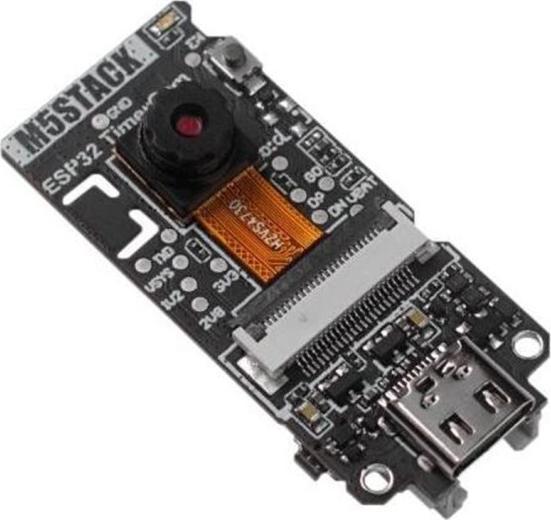

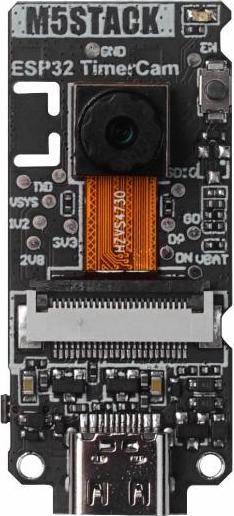

Die Timer-Kamera ist ein Kameramodul, das auf dem ESP32 basiert und über 8 MB integrierten PSRAM verfügt. Die 3-Millionen-Pixel-Kamera (OV3660) hat einen Sichtwinkel von 66,5° und kann Fotos mit einer maximalen Auflösung von 1600 x 1200 aufnehmen. Auf der Platine befinden sich eine LED-Statusanzeige und ein Reset-Knopf. Die Timer-Kamera ist für einen extrem niedrigen Stromverbrauch ausgelegt. Durch die Verwendung des RTC (BM8563) können Zeitsteuerungs-, Schlaf- und Weckfunktionen genutzt werden. Im Schlafmodus beträgt der Stromverbrauch des gesamten Geräts nur 2 μA. Nachdem die geplante Fotoaufnahmefunktion (ein Foto pro Stunde) aktiviert wurde, kann der Akku kontinuierlich länger als einen Monat halten. Das Modul unterstützt die WiFi-Bildübertragung und das Debugging über den USB-Anschluss. Der untere HY2.0-4P-Portausgang kann mit anderen Peripheriegeräten verbunden werden. Um DIY-Projekte zu erleichtern, ist auf der Platine eine Batterie-Schnittstelle reserviert. Mit dem M5Burner-Firmware-Brennwerkzeug kann die Timer-Kamera direkt mit dem Camera-Tool eingestellt werden, und die Daten der Timer-Kamera können in UIFlow verarbeitet werden.
