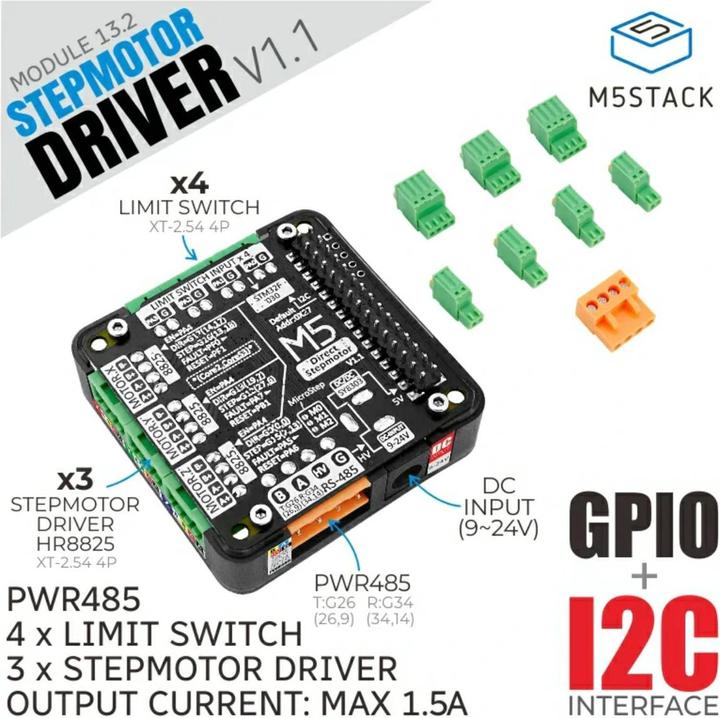

M5Stack Schrittmotor-Treibermodul Modul 13.2

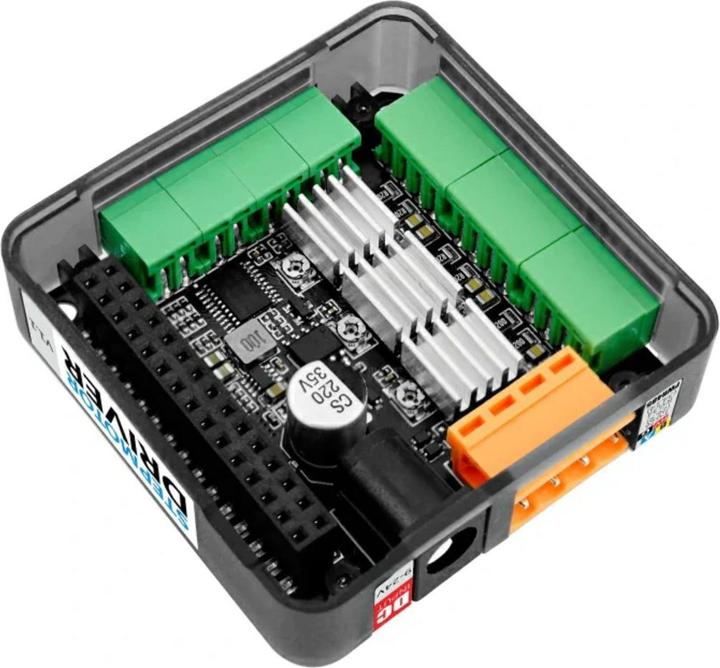

Das M5Stack Stepmotor Driver Modul 13.2 V1.1 ist ein an den M5 Core angepasster Schrittmotor Treiber. Er verwendet einen STM32 mit HR8825-Schrittmotor Treibern und bietet eine bipolare 3-Wege-Schrittmotor-Steuerungsschnittstelle. Das Modul ermöglicht eine unabhängige Steuerung oder die Verknüpfung mehrerer Motoren. Es verfügt über einen IO-Erweiterungs-Chip, Eingangssignalklemmen, Treiberchip-Freigabesteuerung und bis zu 1/32 Microstepping für Schrittmotoren. Mit der grafischen UIFlow-Programmierung oder Arduino kann der Schrittmotor präzise gesteuert werden. Das Modul ist ideal für Anwendungen wie Drucker und Roboterarme geeignet, die präzise Schrittmotorbewegungen erfordern.

Empfohlenes Zubehör: 12V DC 4000mA Netzteil AC/DC-Adapter 5.5mm/2.1mm Stecker

Eigenschaften:

• Geeignet für bipolare Schrittmotoren
• Jeder Kanal hat ein Stromregelungspotentiometer und kann bis zu 1,5A treiben
• Unterstützt mehrere Microstepping-Modi, bis zu 1/32 Microstepping
• 4 Sätze von Signaleingangsschnittstellen
• PWR485 Kommunikationsschnittstelle (RS485 + 9-24V Stromeingang)

Technische Details:

• Hersteller: M5Stack
• Hersteller-SKU: M039-V11
• IO-Erweiterungschip: STM32F030F4P6
• Schrittmotor-Antriebschip: HR8825
• Unterstützung für Segmentierungsmodus: VOLL, 1/2, 1/4, 1/8, 1/16, 1/32
• Stromanschluss: DC-JACK
• Eingangsspannung: 9~24V
• Maximaler Antriebsstrom für einen einzelnen Kanal: 1.5A
• Anschlusstyp der Eingangssignalklemmen: 2.54-2P

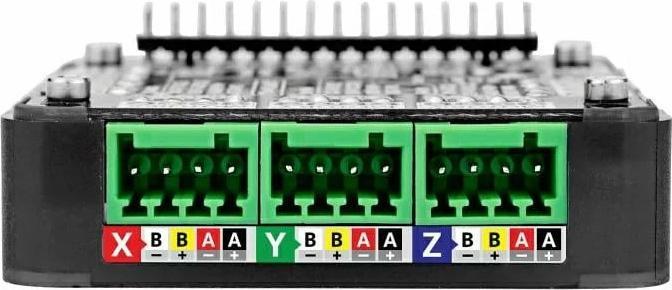

• Anschlusstyp der Motorklemmen: 2.54-4P
• Anschlusstyp der RS485-Klemmenleiste: 3.96-4P
• Betriebstemperatur: 0~40°C
• Entwicklungsplattform: Arduino, UIFlow
• Abmessungen: 54.2 x 54.2 x 13.2mm
• Gewicht: 40g

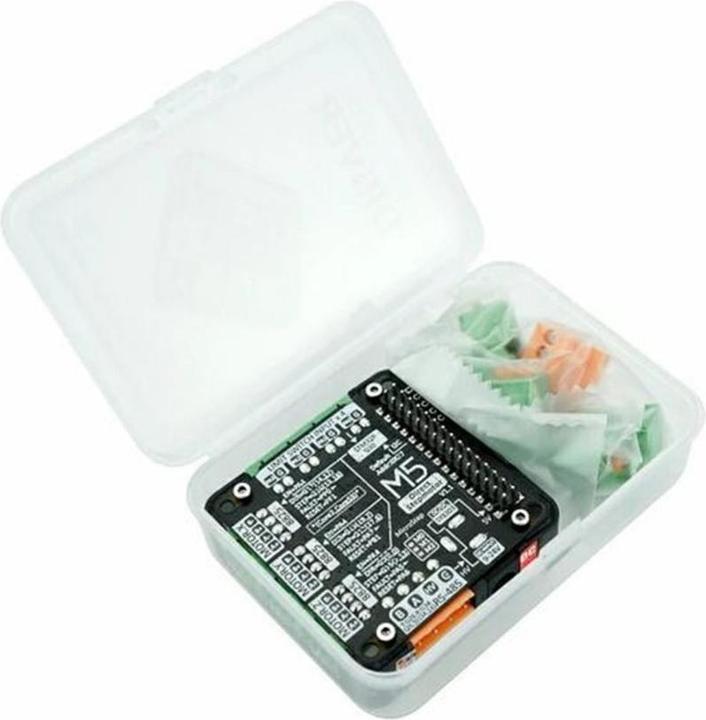

Lieferumfang:

• 1x M5Stack Schrittmotor-Treibermodul Modul 13.2
• 4x 2.54-2P Stecker
• 3x 2.54-4P Stecker
• 1x 3.96-4P Stecker.
