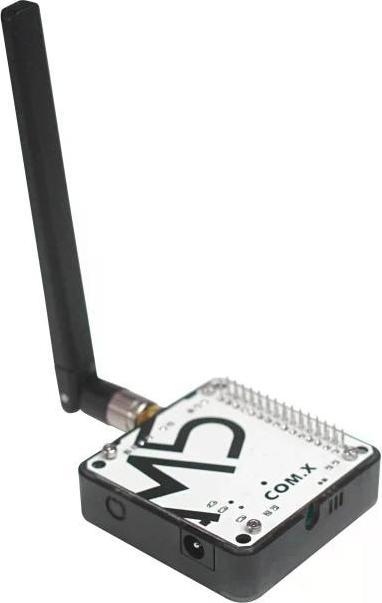

M5Stack LoRa Funk Modul COM.X 868 MHz V2.0 ASR6501

Com.LoRaWAN V2.0 von M5Stack ist ein LoRaWAN-Kommunikationsmodul der stapelbaren Modulreihe, das Node-to-Node- oder LoRaWAN-Kommunikation unterstützt. Das LoRaWAN-Modul basiert auf dem CubeCell ASR6501 und unterstützt das 868-MHz-Frequenzband. Durch das Ultra-Low-Power-Design verbraucht das Modul im Deep-Sleep-Modus sehr wenig Strom. Um dem Benutzer die Konfiguration der Pins zu erleichtern, sind DIP-Schalter zur Einstellung der seriellen Hardware-Port-Pins verbaut. Unter dem Modul befindet sich eine DC-Stromversorgungsbuchse, die von einer externen Stromversorgung gespeist werden kann, und es kann eine externe Antenne verwendet werden, um eine bessere Signalqualität zu erhalten. Dieses Modul eignet sich besonders für Anwendungsszenarien der Low-Power-Fernübertragung, bei denen ein niedriger Stromverbrauch verlangt wird.

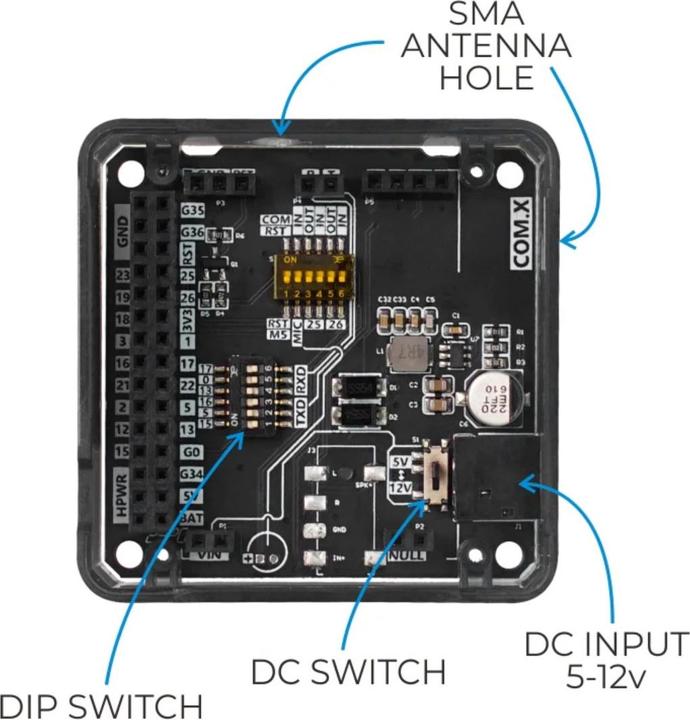

Com.LoRaWAN RXD/TXD kann mit dem UART des M5Stack verbunden werden, indem der DIP-Schalter eingestellt wird. Da diese GPIO in M5Stack Fire standardmässig mit PSRAM verbunden sind, wird empfohlen, einen beliebigen Satz von UART-Pins in den verbleibenden zwei Gruppen zu verwenden. Der DIP-Schalter auf der rechten Seite ist für das LoRaWAN-Modul und muss nicht verstellt werden.

Com.LoRaWAN V2.0 Serial Settings:
Baud rate: 115200
Stop bit: 1
Data bit: 8
Parity bit: none
Terminator: none

Eigenschaften Com.LoRaWAN V2.0:

• Stapelbares Design
• Unterstützt LoRa/LoRaWAN
• Modul basierend auf CubeCell ASR6501
• Frequenz Baud: 868MHz
• Funk Lora Chip: SX1262
• Schnittstelle: UART
• Protokoll: AT Befehl
• Kompatibel mit Arduino
• Ultra-Low-Power-Design

Technische Details:

• Hersteller: M5Stack
• Hersteller SKU: M031-C4
• Frequenz Baud: 868MHz
• Kommunikation: UART
• Protokoll: AT-Befehl
• Abmessung: 54.2 x 54.2 x 13.2mm
• Gewicht: 70g

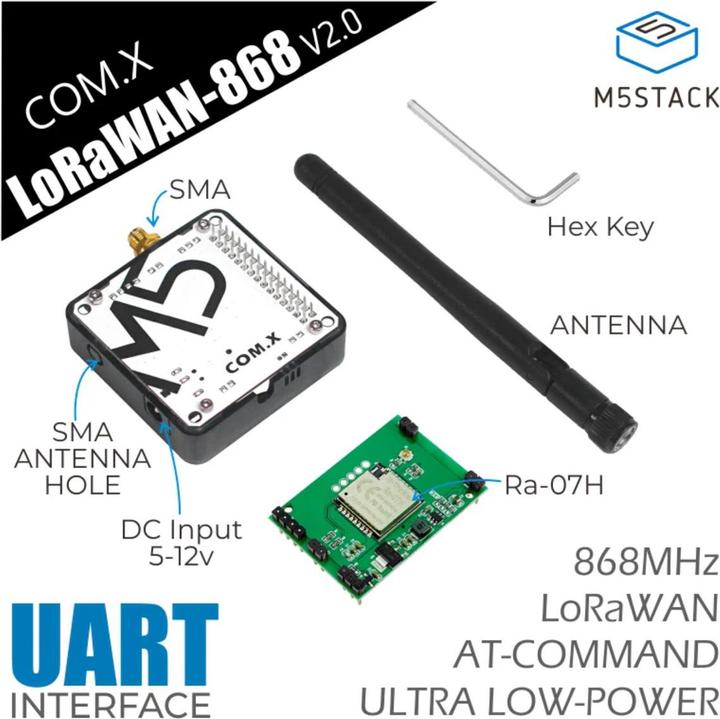

Lieferumfang:

• 1x M5stack COM.LoRaWAN Module 868MHz V2.0 ASR6501
• 1x SMA Kabel
• 1x Externe Antenne.
