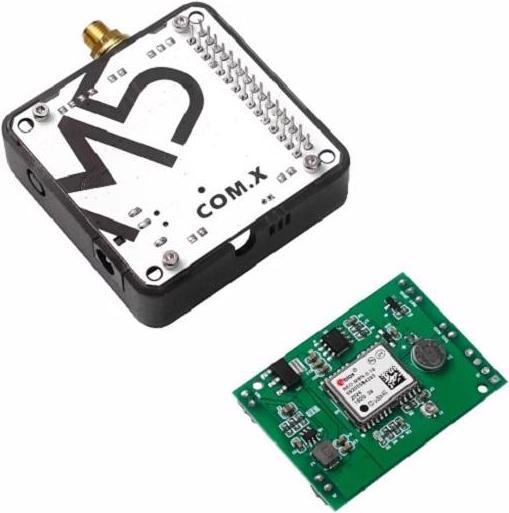

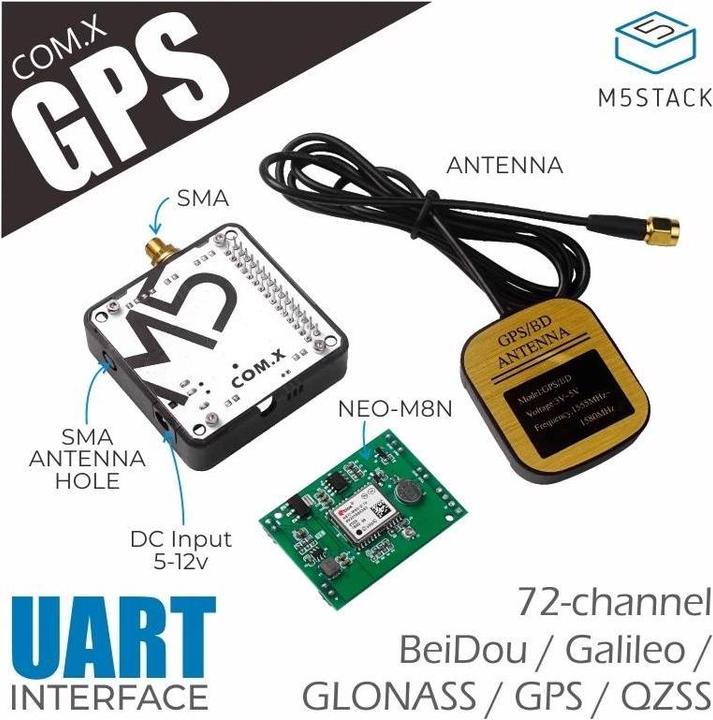

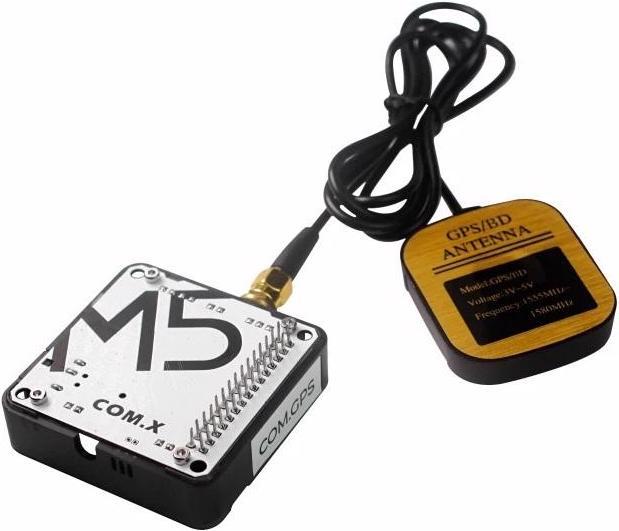

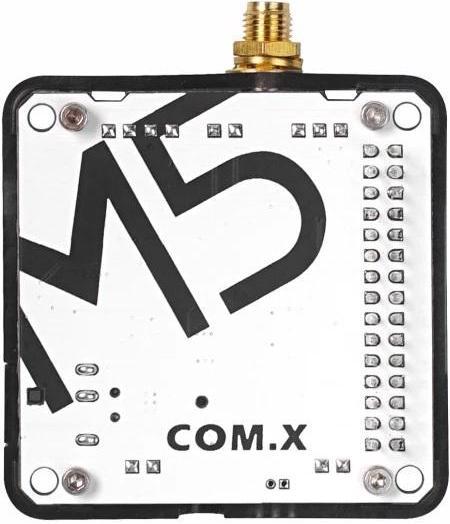

M5Stack COM.GPS module (NEO-M8N) mit Antenne

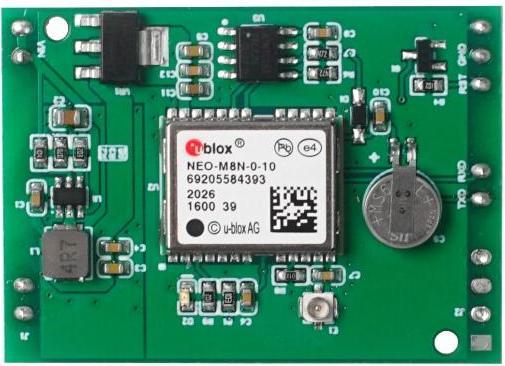

COM.GPS ist ein Satellitenpositionierungsmodul aus der M5Stack Stapelmodulreihe. Es basiert auf dem NEO-M8N-Modul und ist mit einer aktiven Antenne ausgestattet. Der NEO-M8 kann eine kurze Zeit für die hochsensitiven Erfassungen aufwenden, während er gleichzeitig einen niedrigen Stromverbrauch aufrechterhält. Der NEO-M8N integriert den 72-Kanal u-blox M8 GNSS-Engine und unterstützt mehrere GNSS-Systeme: BeiDou, Galileo, GLONASS, GPS/QZSS, was eine gleichzeitige Empfang von Daten aus einem GNSS-System ermöglicht. Im Modul ist programmierbarer FLASH integriert, der Daten lesen und schreiben kann. Die hohe Sensitivität, der geringe statische Drift, der niedrige Stromverbrauch und die kompakte Grösse des Moduls machen es sehr geeignet für Anwendungen in Fahrzeugen, tragbaren Geräten wie PDAs, Fahrzeugüberwachung, Mobiltelefonen, Kameras und anderen mobilen Positionierungssystemen. Das UART-Kommunikationsprotokoll wird zwischen dem M5Core und dem GPS-Modul verwendet, und die Anschlusspins des seriellen Ports können über den Drehschalter auf der Rückseite geändert werden.

Hinweis: Um ein gutes Signal vom GPS-Modul zu erhalten, platzieren Sie das Modul bitte im Freien während der Nutzung.

UART-Protokoll: Baudrate (Standard ist 9600 bps), Datenbit (8 Bits), Startbit (1 Bit), Stoppbit (1 Bit), Prüfbits (keine).

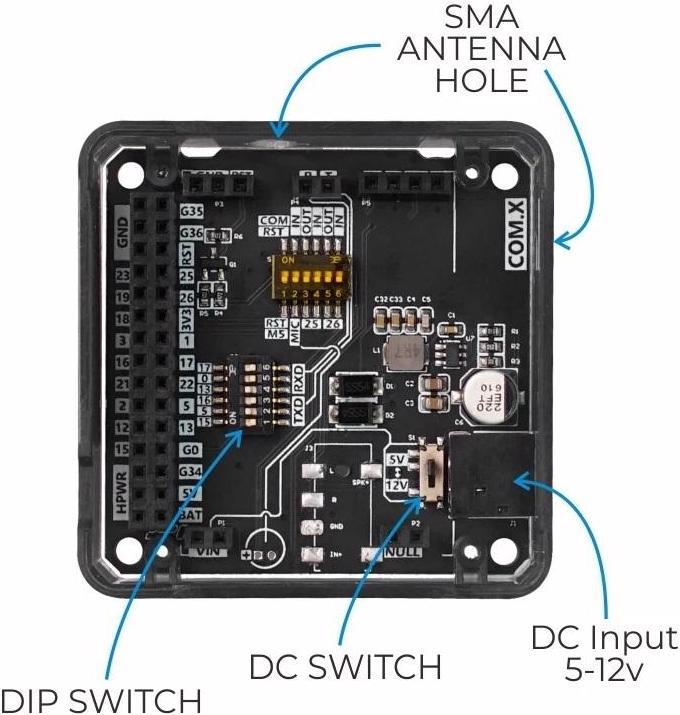

COM.GPS RXD/TXD kann über den DIP-Schalter mit dem UART von M5Stack verbunden werden. Es wird empfohlen, eine der verbleibenden zwei Pin-Gruppen zu verwenden.

Der rechte Drehschalter ist für dieses Modul ungültig; eine Einstellung ist nicht erforderlich.
