Produktinformationen
Multifunktions-Messgerät zur Messung der Parameter von Dreiphasenwechselstrom. Die Spannungsversorgung wird aus den Messspannungen L3-N entnommen.

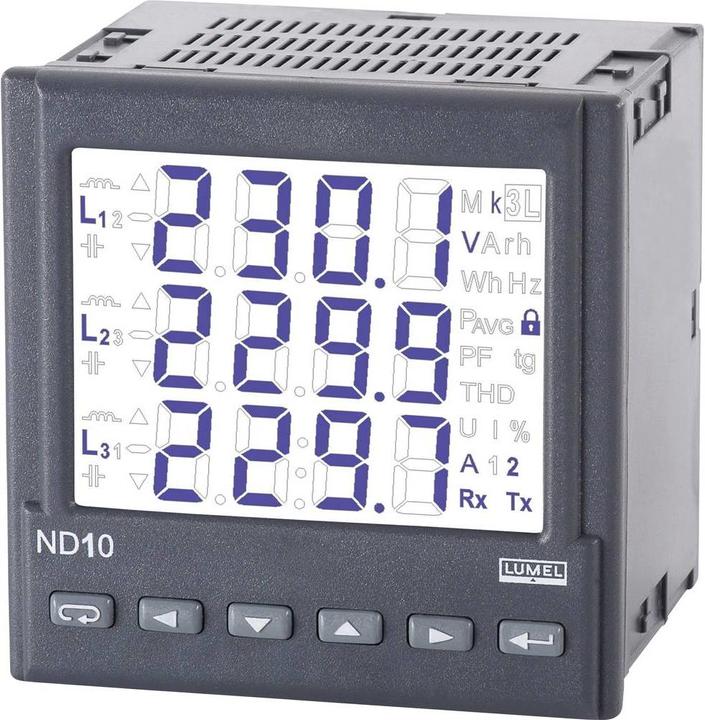

Das programmierbare digitale Schalttafel-Messgerät ND10 ist für Messung der Parametern von symmetrisch und unsymmetrisch belasteten Dreiphasenstromnetzen mit 4 Leitungen vorgesehen bei gleichzeitiger Anzeige der Messgrößen und digitaler Übertragung deren Werte. Das Messgerät ermöglicht Steuerung und Optimierung von Elektrogeräten, Industriesystemen und –anlagen.
Es ermöglicht die Messung von: Effektivwert von Spannung und Strom, Wirk-, Schein- und Blindleistung, Wirk- und Scheinenergie, Leistungsfaktoren, Frequenz sowie 15-,30- und 60-Minuten Mittelwirkleistung und THD. Zusätzlich wird von den Vektoren der Phasenströme der Effektivwert von Strom im Neutralleiter berechnet. Die Spannungs- und Stromwerte werden durch eingestellte Spannungs- und Stromübersetzungswerte der Messwandler multipliziert. Die Leistungs- und Energieanzeigen berücksichtigen die einprogrammierten Übersetzungswerte. Der Wert jeder gemessenen Messgrößen kann mit der RS-485 Schnittstelle an ein Hauptsystem übertragen werden. Die Relaisausgänge signalisieren Überschreitung ausgewählter Messgrößen. Der Impulsausgang ist für Verbrauchkontrolle der Dreiphasen-Wirkenergie vorgesehen. Das Messgerät ist mit Detektion und Signalisierung falscher Phasenreihenfolge ausgerüstet.
Es ermöglicht die Messung von: Effektivwert von Spannung und Strom, Wirk-, Schein- und Blindleistung, Wirk- und Scheinenergie, Leistungsfaktoren, Frequenz sowie 15-,30- und 60-Minuten Mittelwirkleistung und THD. Zusätzlich wird von den Vektoren der Phasenströme der Effektivwert von Strom im Neutralleiter berechnet. Die Spannungs- und Stromwerte werden durch eingestellte Spannungs- und Stromübersetzungswerte der Messwandler multipliziert. Die Leistungs- und Energieanzeigen berücksichtigen die einprogrammierten Übersetzungswerte. Der Wert jeder gemessenen Messgrößen kann mit der RS-485 Schnittstelle an ein Hauptsystem übertragen werden. Die Relaisausgänge signalisieren Überschreitung ausgewählter Messgrößen. Der Impulsausgang ist für Verbrauchkontrolle der Dreiphasen-Wirkenergie vorgesehen. Das Messgerät ist mit Detektion und Signalisierung falscher Phasenreihenfolge ausgerüstet.
| Artikelnummer | 8474341 |
| Hersteller | |
| Kategorie | |
| Herstellernr. | ND10 22100E0 |
| Release-Datum | 21.4.2018 |
| Schutzart (IP Code) | IP20, IP65 |
| Schnittstellen / Kommunikationsmodul | RS-485 |
| Lieferumfang | Dichtung · Befestigung für Schalttafelmontage · Bedienungsanleitung |
| Länge | 7.70 cm |
| Breite | 9.60 cm |
| Höhe | 9.60 cm |
| Gewicht | 0.30 kg |
| Gewicht | 551 g |
