Lilygo TTGO T-Motor ESP32 5-12V 2.8A TMC2209 Schrittmotortreiber Kit mit OLED Display und Gehäuse
8 Stück an Lager beim Drittanbieter
Produktinformationen

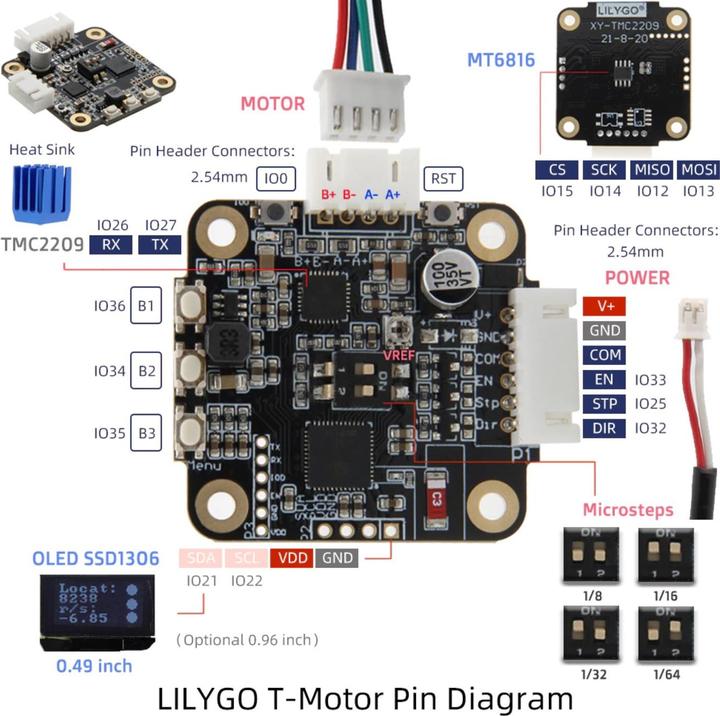

Dies ist ein TMC2209 5-12V Motorentreiber mit einem MT6816 360° Encoder und ESP32 MCU. Der Treiber verfügt über einen Peakstrom von bis zu 2,8 A. Die Microsteps können mit zwei Dip-Switches zwischen 1/8, 1/16, 1/32 und 1/64 geändert werden. Das Kit kommt mit dem Treiberboard und einem 0,49 Zoll OLED-Display sowie einem Kunststoffgehäuse. Das Board verfügt über einen Reset- und Boot-Button sowie drei programmierbare Tasten. Das Modul kann über alle gängigen Schnittstellen wie UART, I2C, SPI, CAN, I2S und SDIO kommunizieren. Dank des ESP32 verfügt es auch über volle Bluetooth- und Wi-Fi-Konnektivität.
Achtung: Das Display ist nicht vormontiert und muss mit Hilfe der mitgelieferten 4-Pin-Stiftleiste noch angelötet werden.
Empfohlenes Zubehör:
12V DC 4000mA Netzteil AC/DC-Adapter mit 5,5 mm/2,1 mm Stecker
M5Stack ESP32 Downloader Kit
Eigenschaften:
- 5-12V 2,8A Motorentreiber mit 360° Encoder
- Einstellbare Microsteps 1/8, 1/16, 1/32 und 1/64 mit Dip-Switches
- ESP32 MCU mit Bluetooth und Wi-Fi
- UART, I2C, SPI, CAN, I2S und SDIO Interfaces
- Reset, Boot und 3 programmierbare Tasten
- 0,49 Zoll OLED-Display für Informationsanzeige
- Stabiles Kunststoffgehäuse
Technische Details:
- Hersteller: Lilygo
- Hersteller SKU: H530
- Spannung: 5-12V
- Peakstrom: 2,8A
- MCU: ESP32
- Flash: 4MB
- Treiber: TMC2209
- Encoder: MT6816
- Microsteps: 1/8, 1/16, 1/32 und 1/64
- Display: 0,49 Zoll OLED
- Gehäuse: Kunststoff Weiss
- Kommunikations-Interfaces: UART, I2C, SPI, CAN, I2S und SDIO
- Wi-Fi Standard: 802.11 b/g/n
- Bluetooth: BLE V4.2

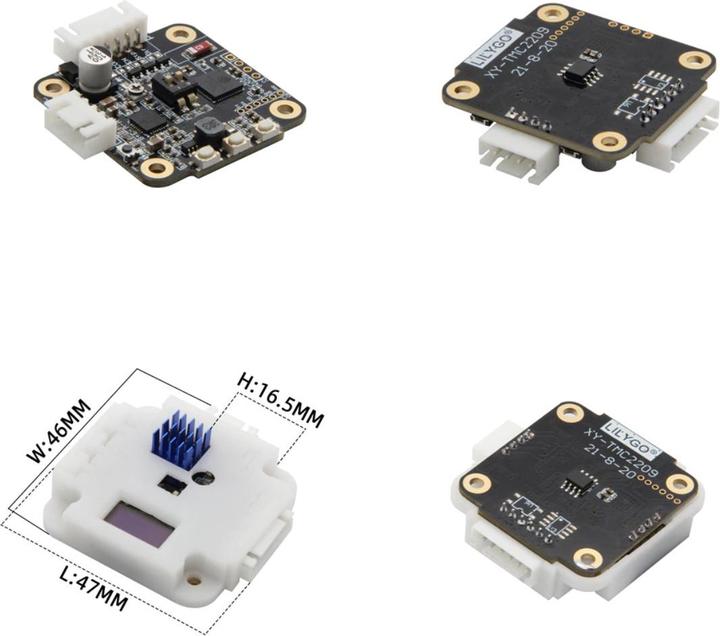

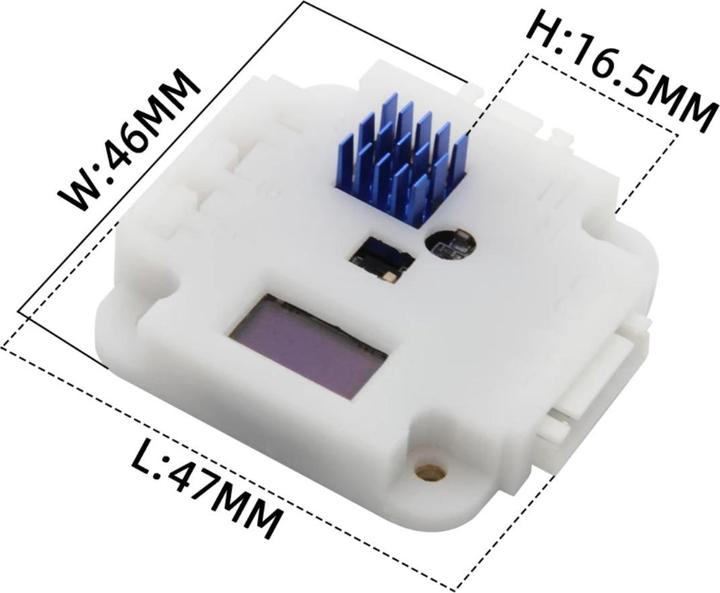

- Abmessung mit Gehäuse: 47 x 45,6 x 11 mm
- Gewicht: 100 g

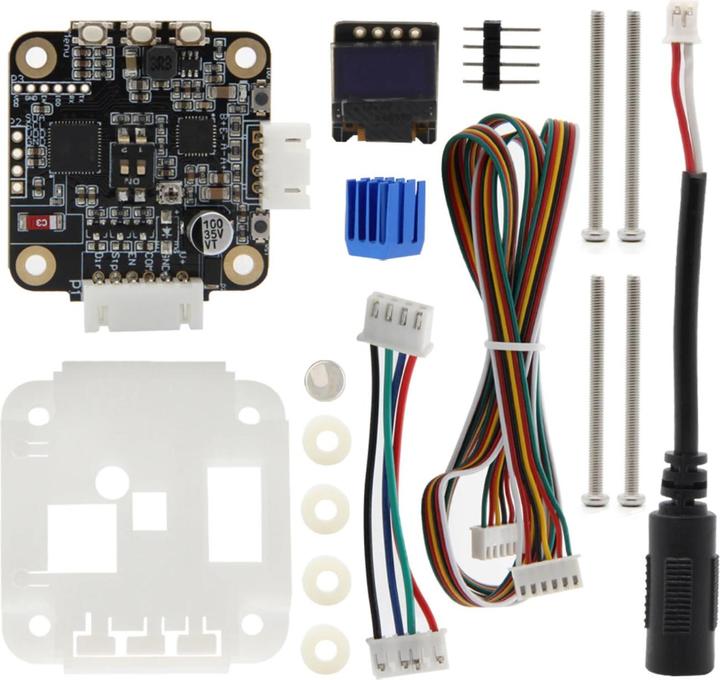

Lieferumfang:
- 1x LilyGo TTGO T-Motor ESP32 5-12V 2,8A TMC2209 Schrittmotortreiber Kit mit OLED-Display und Gehäuse
- 1x 0,49 Zoll OLED-Display
- 1x 4-Pin-Stiftleiste
- 1x Gehäuse
- 4x M3x40 Schraube
- 4x Kunststoff Spacer
- 1x Aluminium Kühlkörper
- 1x 4-Pin auf 6-Pin Adapterkabel
- 1x 6-Pin Kabel 1 m
- 1x DC-Barrel auf PH2.0 Adapterkabel.
Entwicklungsboardtyp | Kit |
Artikelnummer | 25075527 |
Hersteller | Lilygo |
Kategorie | Entwicklungsboard + Kit |
Release-Datum | 6.4.2023 |
Entwicklungsboardtyp | Kit |
Flashspeicher | 4000 kB |
Energieversorgung | Netzbetrieb |
Betriebsspannung | 12 V |
Kabellose Übertragung | Bluetooth, WLAN |
WLAN Standard | Wi-Fi 1 / 802.11b, Wi-Fi 3 / 802.11g, Wi-Fi 4 / 802.11n |
Bluetooth Version | 4.2 |
Ursprungsland | China |
CO₂-Emission | |
Klimabeitrag |
Lieferumfang | 1x 0.49 Zoll OLED Display, 1x 4pin auf 6pin Adapterkabel, 1x 4pin Stifleiste, 1x Aluminium Kühlkörper, 1x DC-Barrel auf PH2.0 Adapterkabel, 1x Gehäuse, 1x LilyGo TTGO T-Motor ESP32 5-12V 2.8A TMC2209 Schrittmotortreiber Kit mit OLED Display und Gehäuse, 4x Kunststoff Spacer, 4x M3x40 Schraube |
Zusätzlich benötigt (Nicht im Lieferumfang) | 12V DC 4000mA Netzteil AC/DC-Adapter 5.5mm/2.1mm Stecker |
Gewicht | 100 g |
