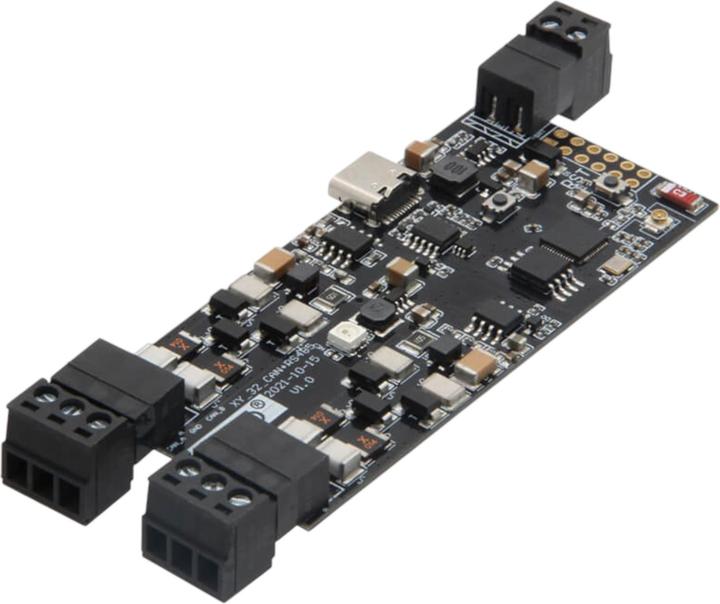

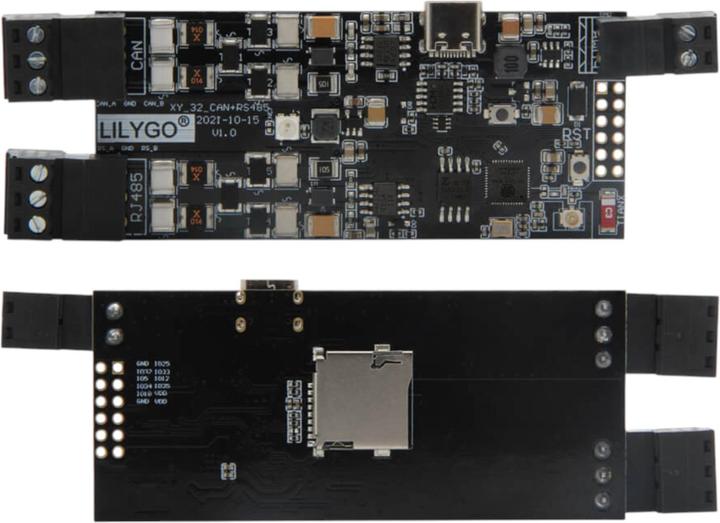

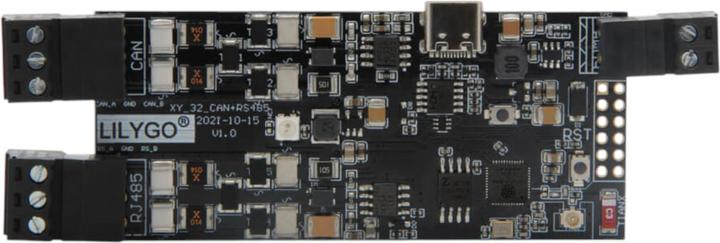

Lilygo T-CAN485 ESP32 CAN/RS-485 Entwicklungsboard

Das T-CAN485 Entwicklungsboard bietet eine vielseitige Schnittstellenkombination aus CAN-Bus und RS-485 für industrielle Anwendungen. Als Herzstück dient ein ESP32-Dual-Core-Prozessor mit 2,4 GHz Wi-Fi und Bluetooth LE, der mit 4 MB Flash ausgestattet ist und sich über USB-C oder die 2-Pin-Schraubklemme programmieren und versorgen lässt. Für die Datenablage steht ein Steckplatz für microSD-Karten bereit, der Messwerte oder Protokolldaten lokal aufzeichnen kann. Ein 12-poliger Erweiterungsheader führt acht frei konfigurierbare GPIO-Pins mit I2C, SPI oder UART sowie Spannungsversorgung heraus, sodass externe Sensoren oder Module einfach angebunden werden können. Die integrierte CAN-Schnittstelle basiert auf dem SN65HVD231-Transceiver und kommuniziert über das TWAI-Protokoll, während die RS-485-Funktion durch den MAX13487EESA+ Chip umgesetzt wird. Über einen 2-Pin-Anschluss lässt sich das Board mit 5 bis 12 V DC betreiben; der integrierte Spannungsregler ME2107A50M5G erzeugt die für den ESP32 benötigten 5 V. Weitere Merkmale sind ein WS2812-RGB-LED-Pixel zur Statusanzeige, Boot- und Reset-Tasten sowie eine programmierbare Stromversorgung für den externen Bus. Dank seines kompakten Formats eignet sich das Board ideal für Automatisierungsprojekte, Feldbus-Gateways oder Datenerfassungsgeräte.

Technische Daten:
Hersteller: LILYGO
Hersteller SKU: Q331
Mikrocontroller: ESP32 Dual-Core bis 240 MHz
Flash-Speicher: 4 MB
Kabellose Schnittstellen: Wi-Fi 802.11 b/g/n, Bluetooth LE 4.2
RS-485-Chip: MAX13487EESA+, UART-basierte Kommunikation
CAN-Chip: SN65HVD231, TWAI-Protokoll
Booster-Chip: ME2107A50M5G
Speichererweiterung: microSD-Kartenslot
Statusanzeige: WS2812 RGB-LED
Anschlüsse: USB-C-Port mit CH340K-UART-Chip; 2-Pin-DC-Schraubklemme; 3-Pin-CAN; 3-Pin-RS-485; 12-Pin-Erweiterungsheader (8 GPIO, VDD, GND)
Stromversorgung: 5–12 V DC über Schraubklemme oder 5 V über USB-C
Abmessung: 107 × 35 × 11 mm
Gewicht: 50 g.
