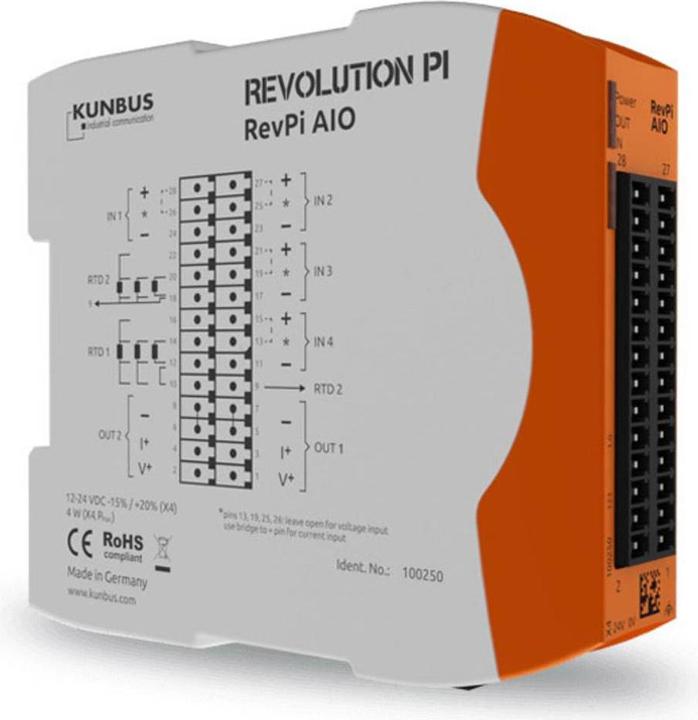

Kunbus RevPI AIO analog

KUNBUS RevPi AIO PR100250

Hersteller: KUNBUS
Bezeichnung: RevPi AIO
Typ: PR100250
Anzahl der analogen Eingänge: 6
Anzahl der analogen Ausgänge: 2
Eingang, Strom: ja
Eingang, Spannung: ja
Eingang, Widerstand: nein
Eingang, Widerstandsthermometer: nein
Eingang, Thermoelement: ja
Eingangssignal konfigurierbar: ja
Auflösung der Analogeingänge: 24 Bit
Ausgang, Strom: ja
Ausgang, Spannung: ja
Ausgangssignal konfigurierbar: ja
Auflösung der Analogausgänge: 16 Bit
Ausführung des elektrischen Anschlusses: Federzuganschluss
Geeignet für Sicherheitsfunktionen: nein
Zugehöriges Betriebsmittel (Ex ia): nein
Zugehöriges Betriebsmittel (Ex ib): nein
Explosionsschutz-Kategorie für Gas: ohne
Explosionsschutz-Kategorie für Staub: ohne
Breite: 22,5 mm
Höhe: 96 mm
Tiefe: 110,5 mm

Mit diesem analogen I/O Erweiterungsmodul für RevPi lassen sich die RevPi Basismodule um 4 analoge Eingänge (differentiell), 2 analoge Ausgänge und 2 analoge Temperaturkanäle erweitern. Die Eingänge, Ausgänge und RTD-Eingänge sind voneinander galvanisch getrennt. Die 4 analogen Eingänge können jeweils auf folgende Spannungs- bzw. Stromstärke eingestellt werden: +/- 10 V, 0-10 V, 0-5 V, +/- 5 V, 0-20 mA, 0-24 mA, 4-20 mA, +/- 25 mA. Die 2 analogen Ausgänge können jeweils auf folgende Spannungs- bzw. Stromstärke eingestellt werden: 0-5 V, 0-10 V, +/- 5 V, +/- 10 V, 0-5,5 V, 0-11 V, +/- 5,5 V, +/- 11 V, 4-20 mA, 0-20 mA, 0-24 mA. An den 2 analogen Temperaturkanälen lassen sich präzise Temperaturen von -165 °C bis +600 °C in 0,5 °C Schritten mit herkömmlichen Pt100 bzw. Pt1000 Temperaturfühlern messen. Es können sowohl 2-, 3- als auch 4-Draht Widerstandssensoren angeschlossen werden. Das AIO Erweiterungsmodul wird über die obenliegende Steckverbindung an das Basismodul angebunden. Masse: 96x22,5x110,5 mm, EAN: 4260498390908.
