JYE Tech JYE DSO 138 DIY Kit (Bausatz)

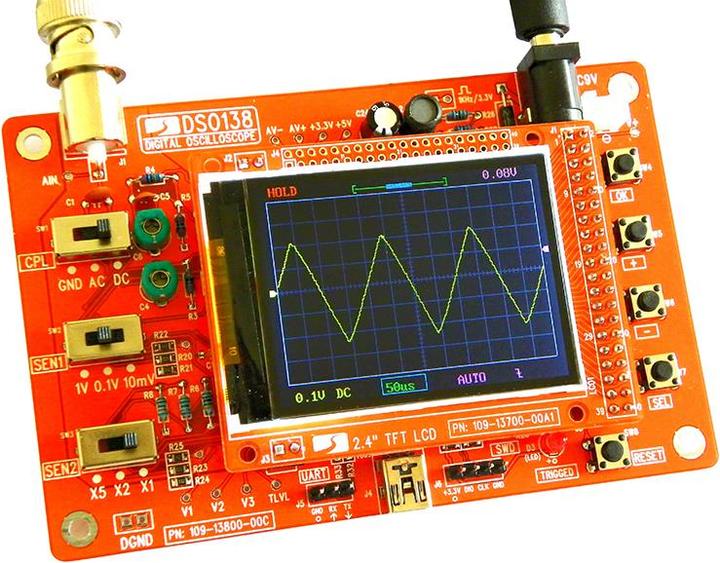

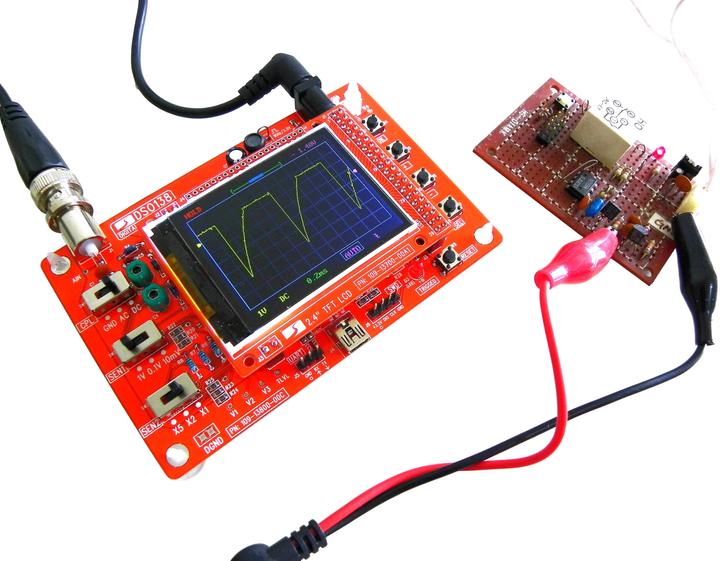

DSO138 wurde als Schulungs-Oszilloskop-Bausatz konzipiert. Es enthält nur die grundlegenden Oszilloskopfunktionen ohne ausgefallene Funktionen. Einfachheit in der Struktur und die Leichtigkeit in der Montage und Bedienung gehören zu den wichtigsten Zielen des Entwurfs. Zu diesem Zweck verwendet DSO138 hauptsächlich durchgehende Teile. Das Herzstück des DSO138 ist ein Cortex-M3-ARM-Prozessor (STM32F103C8) von ST. Es verwendet ein 2,4-Zoll-TFT-LCD (320 x 240 Dotmatrix, 262K Farben) als Anzeigeelement und zeigt Wellenformen schön und klar an. Detaillierte Montageanleitungen werden in Kombination mit Anleitungen zur Fehlerbehebung und einem Schema geliefert. Quellcodes sind ebenfalls verfügbar, um dem Benutzer das Hinzufügen eigener Funktionen zu ermöglichen.

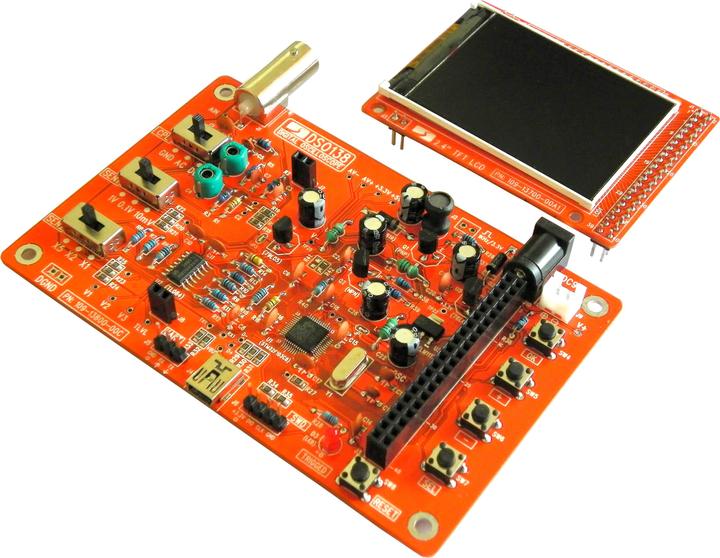

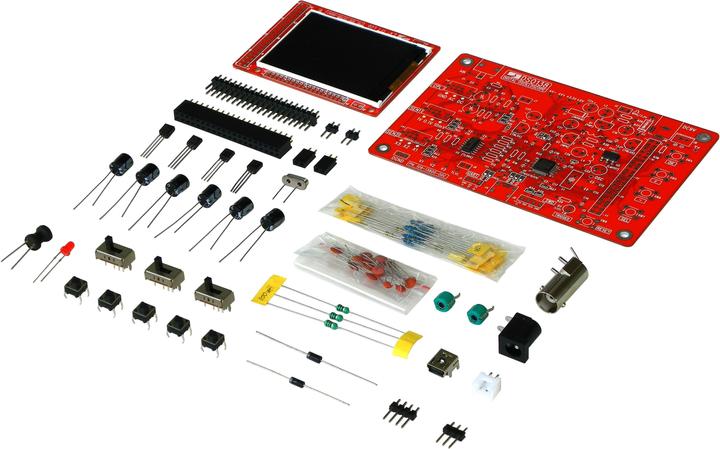

Bei diesem DSO138-Bausatz sind alle SMD-Bauteile vorverlötet. Die MCU wurde vorprogrammiert, und es ist keine Neuprogrammierung erforderlich.

DSO138 ist zum Teil Open Source. Dies eröffnet die Möglichkeit für Benutzer, verschiedene Funktionen hinzuzufügen oder neue Anwendungen auf der Hardware zu entwickeln.

Hauptmerkmale von DSO138:

* Analoge Bandbreite: 0 - 200 KHz
* Abtastrate: 1 Msps max
* Empfindlichkeit: 10 mV/Div - 5 V/Div
* Empfindlichkeitsfehler: < 5%
* Vertikale Auflösung: 12-Bit
* Zeitbasis: 10 µs/Div - 500 s/Div
* Aufzeichnungsdauer: 1024 Punkte
* Eingebautes 1 KHz/3,3 V Testsignal
* Funktion zum Einfrieren der Wellenform (HOLD) verfügbar

Bitte beachten Sie, dass ein 9 V DC-Netzteil erforderlich ist, um DSO138 zu betreiben. Das Netzteil ist nicht im Kit enthalten.

Spezifikation: Vertikal

* Anzahl der Kanäle: 1
* Analoge Bandbreite: 0 - 200 KHz
* Empfindlichkeit: 10 mV/Div - 5 V/Div
* Empfindlichkeitsfehler:.
