Jumo Thermometer

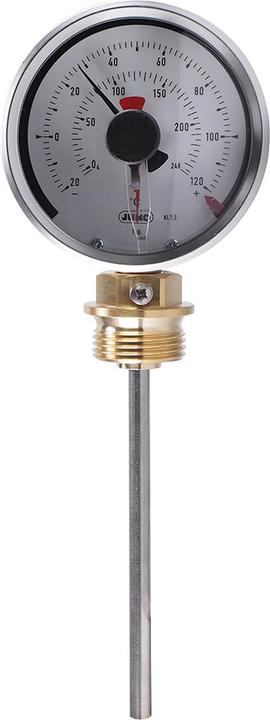

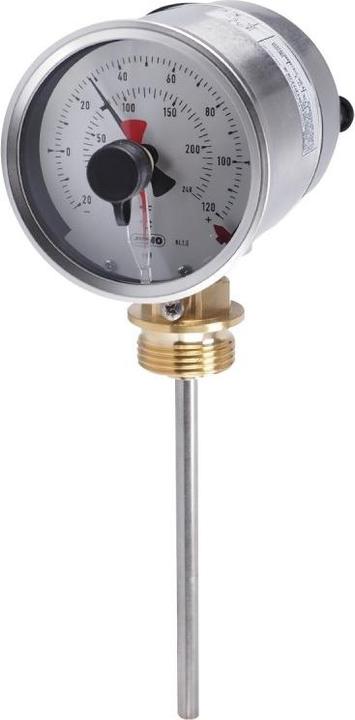

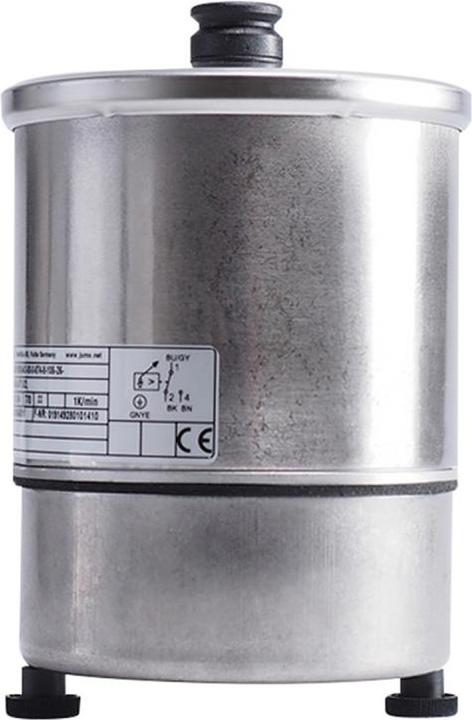

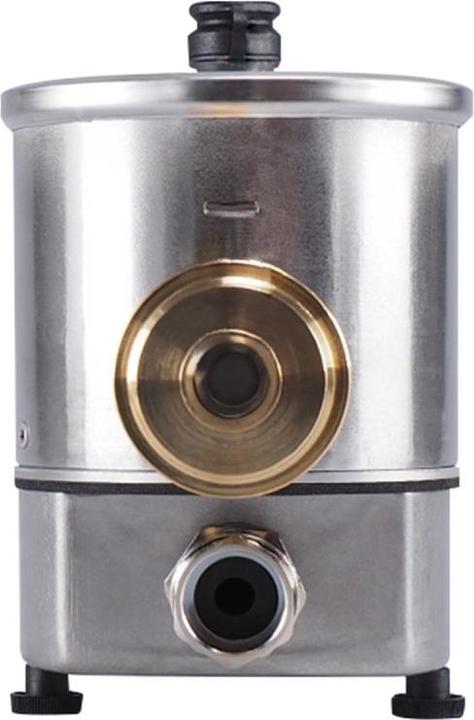

Das Zeigerkontaktthermometer mit einem Edelstahlgehäuse (Werkstoff 1.4301, Schutzart IP 54) hat einen Gehäusedurchmesser von 80 mm. Das verwendete Messsystem arbeitet nach dem Flüssigkeitsausdehnungsprinzip. Die Temperatur wird durch einen Zeiger auf einer weissen Skala mit schwarzer Beschriftung angezeigt. Das Gerät hat eine Genauigkeitsklasse von 1,5, ähnlich DIN EN 13190. Die Temperatur kann durch eine Acrylglasscheibe (PMMA) in °C oder °F abgelesen werden. Der verbaute Microschalter kann mit Hilfe eines Sollwertstellers in der Frontscheibe auf die gewünschte Abschalttemperatur eingestellt werden. Das Gerät zeichnet sich durch eine hohe Schaltpunktgenauigkeit von +/-0,7 K bezogen auf den eingestellten Abschaltpunkt bei steigender Temperatur aus. Die maximal zulässige Schaltleistung des verbauten Wechselkontakts beträgt 5 Ampere / 230 Volt AC. Der elektrische Anschluss erfolgt über Schraubklemmen und ist durch eine Abdeckkappe geschützt. Die Schaltdifferenz (Hysterese) beträgt ca. 1,5 % des Anzeigebereichs. Der Microschalter schaltet nach Unterschreiten der Abschalttemperatur um diesen Wert automatisch wieder zurück in den Ursprungszustand. Die Kontaktverstellung ist gegen unsachgemässe Verstellung durch eine Abdeckung geschützt. Weiterhin ist das Thermometer mit einem Schleppzeiger ausgestattet, sodass die maximal erreichte Prozesstemperatur erfasst wird. Das Gerät besitzt ein Tauchrohr mit einem Durchmesser von 8 mm aus CuNi und einer Verschraubung aus Messing. Die Befestigung erfolgt durch ein Gewinde G 1 Form A nach DIN 3852/2, die Nennlage ist beliebig. Einsatz findet das Thermometer insbesondere in der Transformatorenbranche, ist aber auch universell einsetzbar zur örtlichen Temperaturmessung jeglicher Art. Ein entscheidender Vorteil ist dabei, dass zur Temperaturmessung keine zusätzliche Hilfsenergie benötigt wird. Das Gerät ist RoHS-konform und cadmiumfrei.
