Jumo Mehrkanal-Programmregler

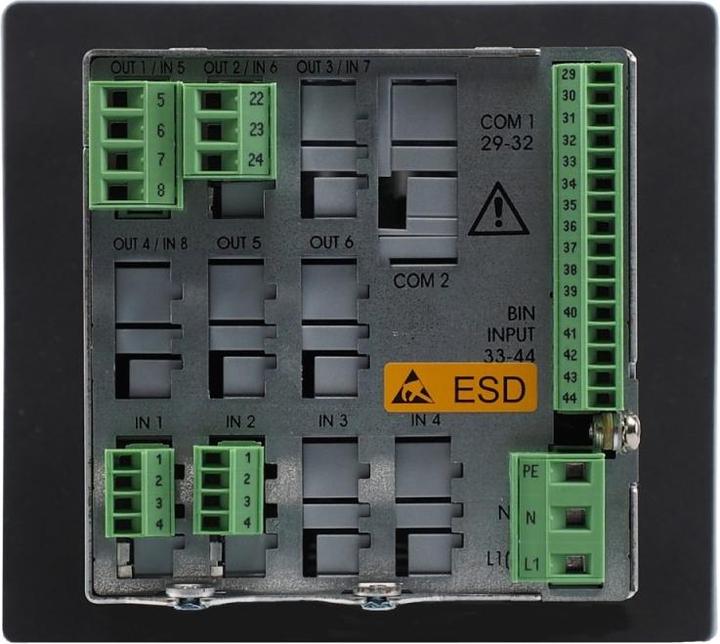

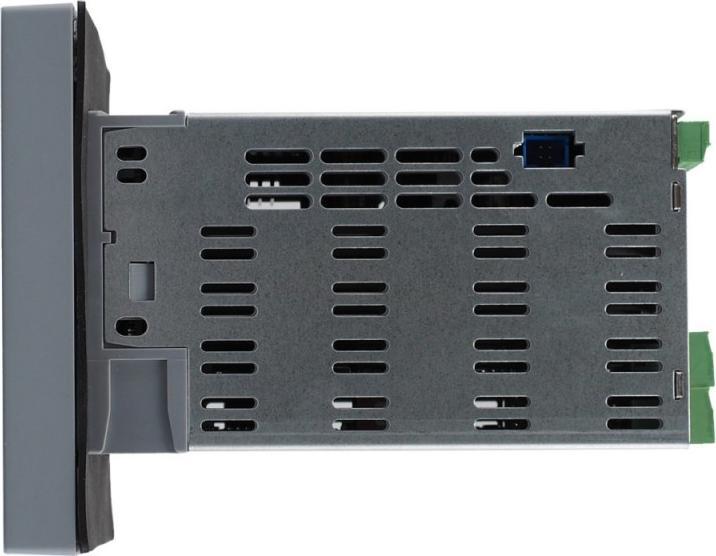

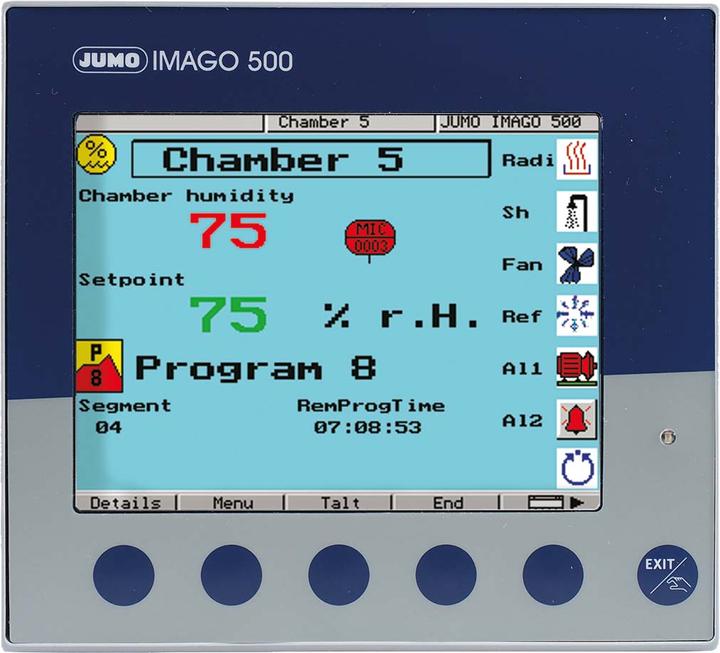

Der Mehrkanal-Prozess- und Programmregler zum Schalttafeleinbau im Frontformat 144 mm x 130 mm benötigt einen Schalttafelausschnitt von 92 mm x 92 mm und eine Einbautiefe von 170 mm. Er ist ausgestattet mit 2 Universaleingängen, 6 Binäreingängen, 2 Relaisausgängen (Schliesser), 1 Analogausgang, 1 Schnittstelle RS422/485 und benötigt eine Spannungsversorgung im Bereich AC 110 bis 240 V +10/-15 %, 48 bis 63 Hz. Dieser Geräteausführung stehen weitere 4 freie Steckplätze für Optionsplatinen zur Verfügung. Der Regler kann genutzt werden als stetiger Regler, Zwei-, Drei-Punkt-, Drei-Punkt-Schritt-, Stellungs- oder Kaskadenregler. Möglich ist auch eine Differenz- oder Verhältnisregelung. Es handelt sich um einen Prozess- und Programmregler mit zwei Regler- und vier Programmkanälen. Es können 50 Programme mit maximal vier Programmkanälen programmiert werden. Die Programmkanäle laufen synchron ab und können aus maximal 100 Abschnitten bestehen. Insgesamt sind 1000 Abschnitte programmierbar. Weiterhin sind 16 Steuerkontakte programmierbar, die den Abschnitten der Programmkanäle zugeordnet werden können und ebenfalls synchron mitgeführt werden. Der Start eines Programms kann manuell durch Tastendruck (am Gerät oder externem Taster) oder durch die Programmierung von Startbedingungen durchgeführt werden. Der Zeitpunkt kann wahlweise durch Festlegung einer Vorlaufzeit oder durch Programmierung von Datum und Uhrzeit bestimmt werden. Als Anzeige dient ein 5-Zoll-Farbbildschirm mit 27 Farben. Die Linearisierungen der üblichen Messwertgeber sind gespeichert. Über die serielle Schnittstelle RS422/485 ist das Gerät in einen Datenverbund integrierbar. Der elektrische Anschluss erfolgt rückseitig über Schraubsteckklemmen. Der Regler hat die Zulassung nach cULus.
