Jumo di 308 digitales Anzeigeinstrument (701550)

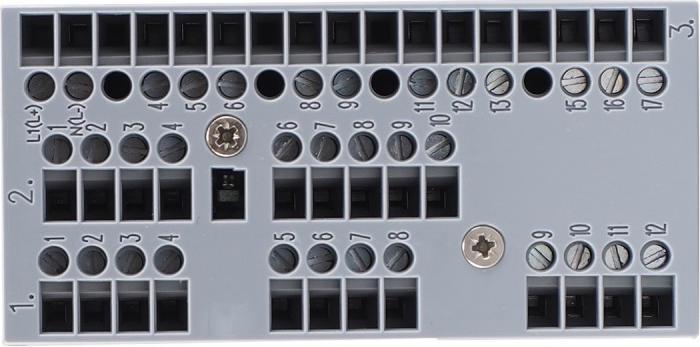

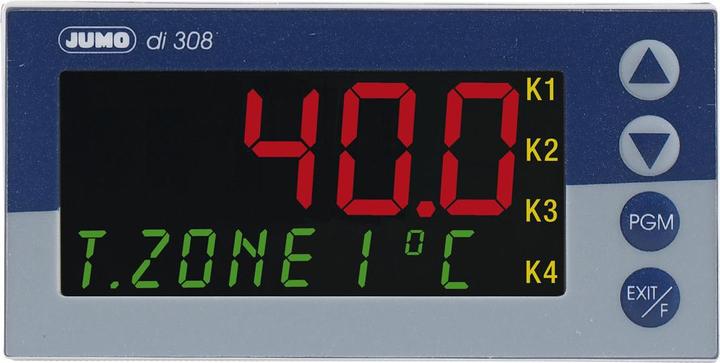

Drei Erweiterungssteckplätze können mit zusätzlichen Ein- und Ausgängen und Schnittstellen bestückt werden. Die kontrastreiche, mehrfarbige LCD-Anzeige für die Messwertanzeige und Bedienerführung besteht aus einer fünfstelligen 7-Segment-Anzeige (Wertanzeige oder Parametereinstellung), einer achtstelligen 16-Segment-Anzeige mit Farbumschaltung (Wertanzeige, Parametername, Kanalname, Prozess-/Alarmtext als maximal 24-Zeichen-Laufschrift oder Pseudo-Bargraph) und vier Schaltstellungsanzeigen für die Binärausgänge. Zur Bedienung und Konfiguration des Gerätes stehen vier Gerätetasten und optional ein Setup-PC-Programm zur Verfügung (zum Beispiel Konfiguration der Mathematik- und Logikfunktionen, Eingabe von Anzeigetexten). Die Linearisierungen der üblichen Messwertgeber sind gespeichert, eine kundenspezifische Linearisierung kann mit 10 Stützstellen oder über Koeffizienteneingabe des Polynoms konfiguriert werden. Über eine Schnittstelle (RS422/485 oder PROFIBUS-DP) können die Geräte in einen Datenverbund integriert werden. Der elektrische Anschluss erfolgt rückseitig über Schraubklemmen.
