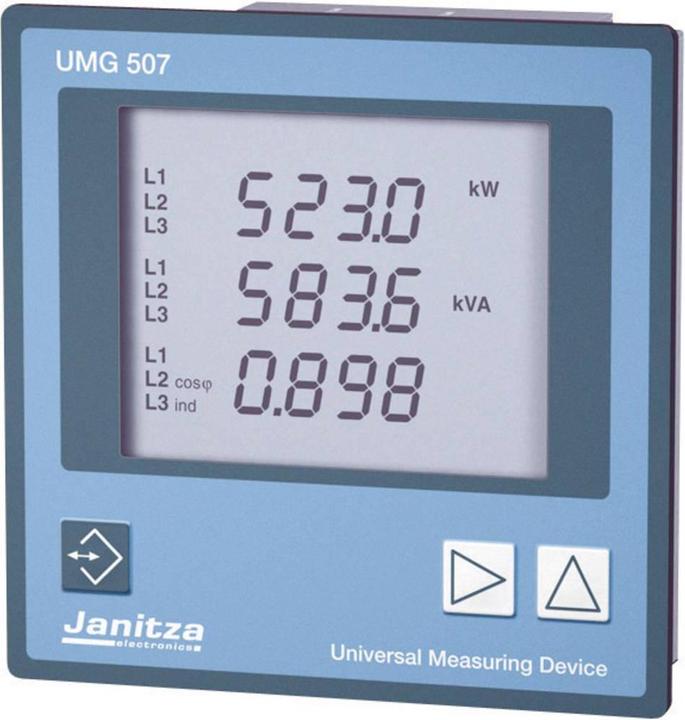

Janitza UMG 507E Universal-Messgerät L-N: 50 - 5

Das digitale Einbaumessgerät UMG 507E dient zur Erfassung und Aufzeichnung von Kurzzeitunterbrechungen mit 64 Perioden Pretrigger. Das dreiphasige, elektronische Messgerät erfasst und digitalisiert die Effektivwerte von Strömen und Spannungen (True-RMS) in einem 50/60 Hz Netz. Alle Messwerte werden in Intervallen von 200 ms über 10 Perioden (50 Hz) kontinuierlich gemessen und gemittelt. Dadurch wird eine sichere Erkennung von Kurzzeitunterbrechungen mit Störschreiberfunktion ermöglicht. Bei kurzfristigen Ereignissen erfolgt eine Effektivwertaufzeichnung über 128 Perioden mit 64 Perioden Pretrigger und Transientenspeicher über 5 Perioden, davon 2 Perioden Pretrigger. Die Reaktionszeit der internen Ausgänge beträgt weniger als 10 ms und die der externen Busausgänge weniger als 200 ms.
