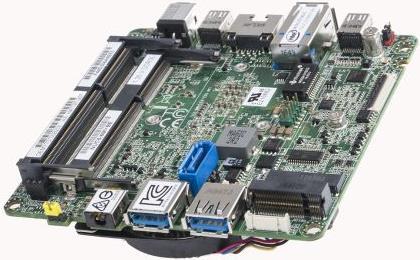

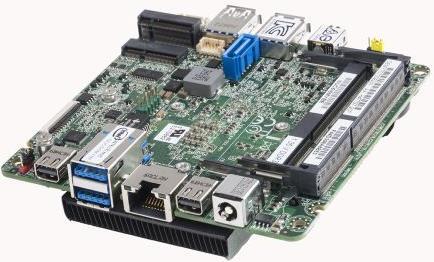

Intel Single Board Computer Core i5 5300U

Das Intel Core i5 NUC UCFF Format-Board bietet vollständige PC-Funktionalität mit Abmessungen von 4 Zoll x 4 Zoll. Es unterstützt verschiedene Displays, einschliesslich Intel Graphics (mDP) und Flachbildschirme (eDP). Bis zu 16 GB DDR3 SDRAM können über die standardmässigen 204-poligen SO-DIMM-Anschlüsse hinzugefügt werden.

Merkmale umfassen:

• Intel Core i5 2,9 GHz Dual-Core-Prozessor 5300U mit 3 MB Cache (Luftkühlung)
• 2 x SO-DIMM 204-polige Anschlüsse für DDR3L SDRAM-Module
• Intel BIOS im SPI-Flash-Speicher
• Intel Graphics Technologie
• Intel HD Audio über Mini DisplayPort 1.2-Schnittstellen über den Prozessor
• Realtek HD Audio über einen Stereo-Mikrofon-/Kopfhöreranschluss, 3,5 mm
• Ethernet 10/100/1000 LAN über Intel I218LM Gigabit Ethernet-Controller
• Hardware-Überwachungssystem basierend auf dem eingebetteten Nuvoton NCT5577D-Controller
• M.2 2230 Modulanschluss (Key E)
• M.2 2280 Modulanschluss (Key B)
• SATA 6,0 GB/s Anschluss für HDD- oder SSD-Speicher
• 2 x Mini DisplayPort (mDP) Anschlüsse
• eDP-Display-Panel-Anschluss
• RJ45 LAN-Anschluss mit Aktivitäts-LEDs
• 2 x USB 3.0 Anschlüsse
• 2 x USB 2.0 Pin-Header
• Serielle UART-Anschluss-Pin-Buchse
• Anschlüsse für massgeschneiderte Hochgeschwindigkeitslösungen (PCIe x 4, SATA)
• Pin-Header für massgeschneiderte Niedriggeschwindigkeitslösungen (I2C, DMIC, GPIO)
• Vertikaler flexibler Anschluss auf der Leiterplatte für Nahfeldkommunikation (NFC)
• Stromversorgung: +12 V bis +19 V DC über Sleeve oder +12 V bis +24 V DC über Molex-Anschluss
• Knopfzelle für RTC und CMOS-Batteriepufferung
• Betriebstemperaturbereich: 0 bis +50 °C
• Abmessungen: 101,6 x 101,6 x 27,75 mm (UCFF).
