Ikalogic Scanalogic 2 PRO Logic Analyzer mit PWM Generator

Ein kostengünstiger Logic Analyzer und digitaler Signalgenerator in einem kompakten Gerät für jeden PC mit USB-Port

Art-Nr 5998343
 Aktuell nicht lieferbar und kein Liefertermin vorhanden.

Verfügbarkeit

  • Aktuell nicht lieferbar und kein Liefertermin vorhanden.

Alle Angaben ohne Gewähr.

Details anzeigen

Beschreibung

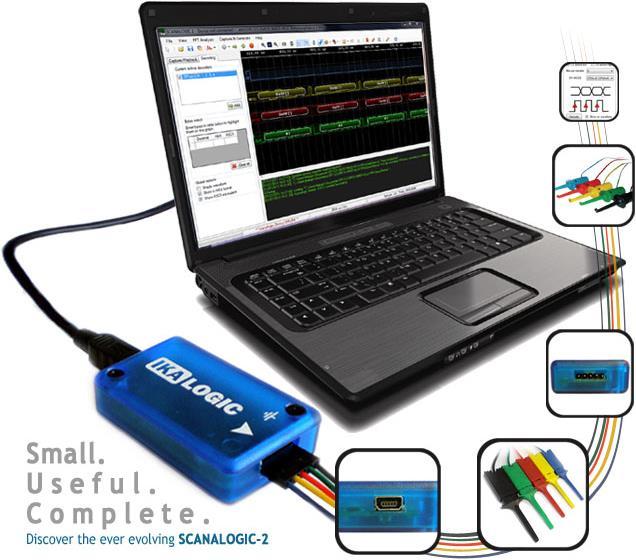

Ein kostengünstiger Logic Analyzer und digitaler Signalgenerator in
einem kompakten Gerät für jeden PC mit USB-Port

Das Gerät bietet 4 Kanäle die wahlweise als Logic Analyzer oder als
Signalgenerator benutzt werden können. Auch ein Mischbetrieb ist
möglich.

Features:

* 20MSPS (Millionen Samples pro Sekunde)
* Ultra präziser Quartz Timer
* Maximaler Sampling Buffer: 256K x 4 (pro Kanal)
* Maximale Eingangsspannung: 5.5 V
* Minimale Eingangsspannung: -0.7 V
* Unterstützung für 1.8V, 2.8V, 3.3V und 5V Logic Level
* Kompatibel mit USB1 und USB2.0
* keine zusätzlichen Treiber notwendig
* 4 Kanal Aufzeichnungsmodus
* 4 Kanal Generator bzw. Wiedergabemodus
* 2 Kanäle Aufzeichnung + 2 Kanäle Wiedergabe im Mischbetrieb
* Trigger von 0% bis 100% der gesamten Sampling Tiefe
* Trigger bei fallender Flanke, steigender Flanke oder bei Änderung
* UART, SPI, I2C, 1-Wire, LIN1.x, LIN2.x, Maple Bus und viele mehr
mit zukünftigen Softwareupdates
* Firmware Upgrade Möglichkeit

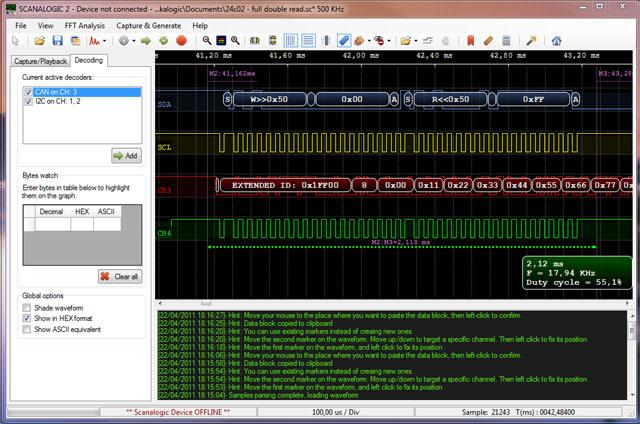

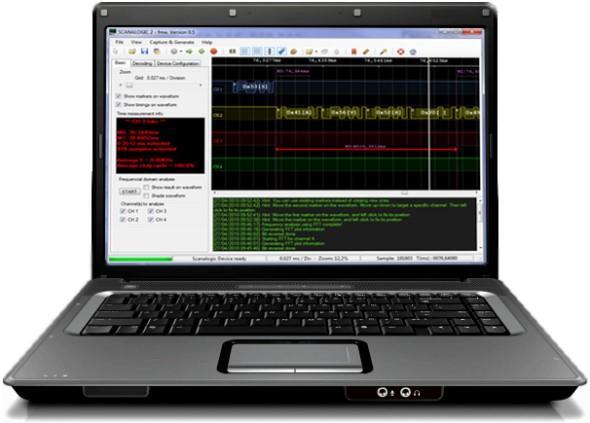

Die mitgelieferte Software ermöglicht es, intuitiv und mit minimalem
Aufwand Logik Signale auf bis zu 4 Kanälen darzustellen.
Komfortfunktionen können zur Frequenzmessung und zum Dekodieren von
CAN, LIN, UART, SPI, I2C, 1-Wire und Maple Bus Signalen eingesetzt
werden. Die Software wird ständig weiter entwickelt und durch weitere
Protokolle ergänzt. Die Updates werden kostenfrei zur Verfügung
gestellt.

Zusätzlich besteht die Möglichkeit Signale aufzuzeichnen, zu
speichern und mit dem eingebauten Signalgenerator wiederzugeben. Die
Signale können zusammen mit allen Markern, Timings und dekodierten
Daten auch als Grafik gespeichert werden.

Die Dual View Funktion erlaubt die Darstellung von aufgezeichneten
und laufenden Signalen um einen direkten Vergleich zu ermöglichen.

* Mausrad-Zoom und Scrolling
* Live Scrolling Modus mit 50, 100 und 250ms Aktualisierungsrate
* Unlimitierte Marker und Zeitmessungen
* Decoder für: UART, SPI, I2C, 1-Wire, LIN1.x, LIN2.x, Maple Bus
* Weitere Protokolle werden über kostenlose Softwareupdates
unterstützt
* Speichern und Laden der aufgezeichneten Daten für spätere
Analyse
* Speichern und Laden der aufgezeichneten Daten für die Wiedergabe
im Generator-Modus
* Bilder-Export zu Dokumentationszwecken usw.
* FFT (Fast Fourier Transformation) zur Frequenzanalyse
* Parameter und Konfigurations-Speicher
* Konfigurationsmöglichkeit der Farbdarstellung zur besseren
Visualisierung
* Dual-Data-View Modus (vereinfacht den Vergleich zwischen mehreren
Signalen)

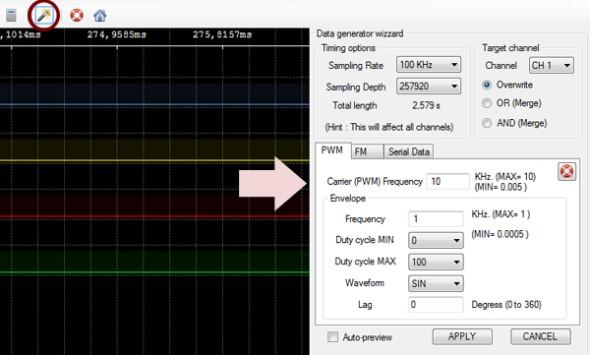

Das Gerät verfügt über einen eingebauten Signalgenerator der in
drei unterschiedlichen Modi betrieben werden kann. Die Signalausgabe
kann wahlweise auf 2 oder auf 4 Kanälen erfolgen.

Die PWM Einheit kann zur Ansteuerung von z.B. RGB LEDs,
Motor-Treibern, uvm. flexibel eingesetzt werden.

Die FM Einheit kann z.B. zum Testen von Audioequipment, Lautsprechern
usw. benutzt werden.

Die Serial Data Einheit erlaubt es, dank der einfach gehaltenen
Syntax, entsprechende Geräte anzusprechen und auf einwandfreie
Funktion zu prüfen.

Lieferumfang:

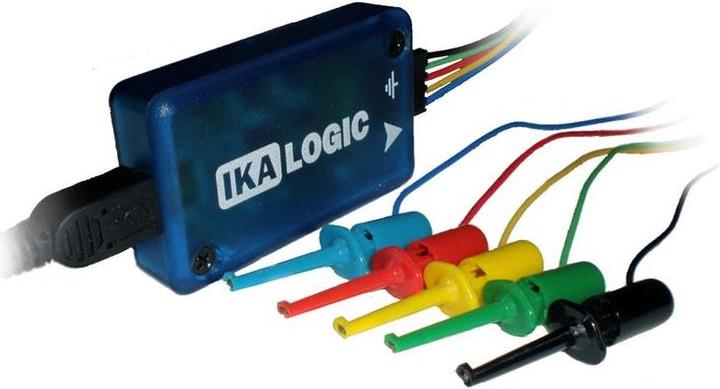

* SCANALOGIC 2 Logikanalyzer
* 5 Signalklemmen
* USB Kabel
* Bedienungsanleitung
* Software
mehr

Spezifikationen

Für detaillierte Spezifikationen bitte auf "Mehr anzeigen" klicken.

Allgemeine Informationen

Hersteller Ikalogic
Produkttyp Messtechnik
