HT Instruments PV Modul

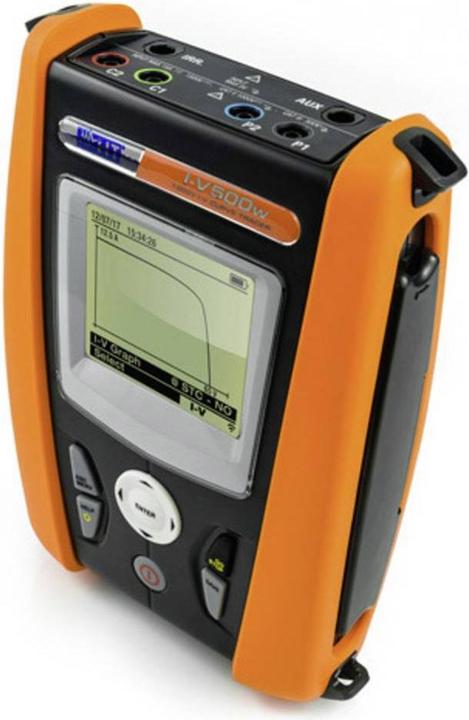

Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen sowie von einem Modulstring bis maximal 1500 V und maximal 15 A. Durch einfachen Tastendruck werden in wenigen Sekunden die aktuelle Leistung (Mpp), die Peakleistung, der Kurzschlussstrom und die Leerlaufspannung auf der Grafik-Anzeige dargestellt sowie auf Standard-Testbedingungen (STC) automatisch umgerechnet. Auch die gemessenen und auf STC umgerechneten Kennlinien werden angezeigt und mit den vom Hersteller vorgegebenen Kennlinien verglichen. Somit lassen sich sofort Rückschlüsse auf den aktuellen Qualitätszustand der PV-Module ziehen. Die Messdaten und die Kennlinien können nach der Messung mit drei Referenznummern (Anlage, String, Modulnummer) und einem zusätzlichen Textkommentar im I-V500w abgespeichert und über die optisch isolierte Schnittstelle oder per WLAN auf den PC bzw. iPad/Tablet übertragen und zur weiteren Bearbeitung (Protokoll) ausgewertet werden. Eine Datenbank mit den Kenndaten der gängigsten PV-Module kann jederzeit durch den Anwender direkt sowie über die PC-Schnittstelle mit der TOPVIEW-Software erweitert oder aktualisiert werden. Folgende Messwerte werden direkt auf dem Bildschirm des I-V500w angezeigt: Peakleistung (bei STC) und die aktuell gemessene Leistung (MPP), Kurzschlussstrom Isc und Leerlaufspannung Uoc, sowie Impp und Umpp, Füllfaktor FF in %, eine grafische Darstellung der I-U und PWR-Kennlinie bei OPC und STC, das Gesamtergebnis der Prüfung OK / NOK.
