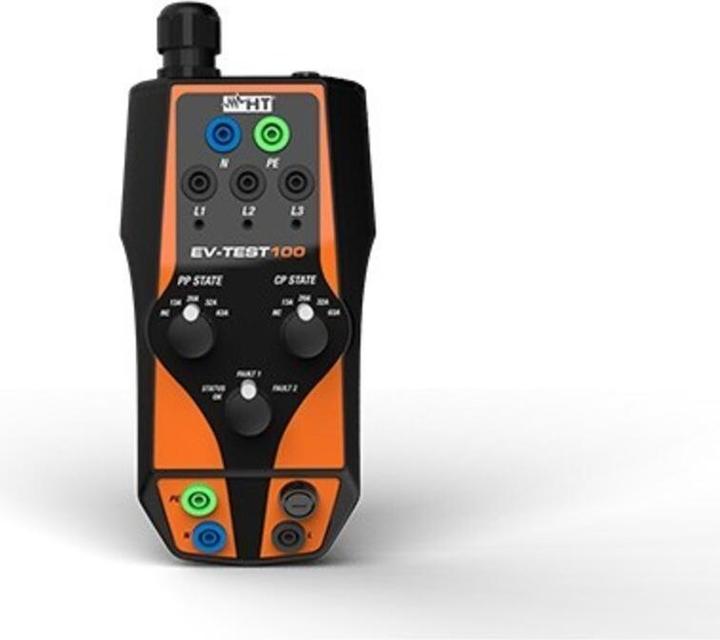

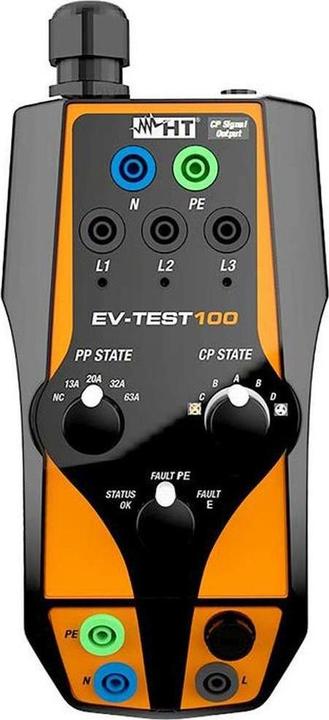

HT Instruments Prüfadapter für E Ladestationen

Er kann zur Simulation von Ladezuständen und zur Prüfung der Wirksamkeit von Schutzmassnahmen an E-Ladestationen des Typs 3 mit einem Steckverbinder des Typs 2 eingesetzt werden. Die einfache Handhabung in Kombination mit dem Combi G3 bzw. Combi G2 ist garantiert.

Messfunktionen:

• Universelle 4mm Buchsen für die Verbindung mit einem 1- oder 3-Phasen-Installationstester mittels Messleitungen (Bananenstecker).
• Separate Phasenanzeige durch drei LEDs zur einfachen Spannungsüberprüfung.
• Proximity Pilot (PP) Drehschalter zur Simulation unterschiedlicher Strombelastbarkeiten von Ladekabeln.
• Control Pilot (CP) Drehschalter für die Simulation des elektrischen Fahrzeugstatus A, B, C, D.
• Fehler Drehschalter zur Simulation eines Kurzschlusses zwischen CP und PE (Zustand E = Fehler).
• Simulation PE-Fehler (Erdungsfehler).
• Anschluss für den CP-Signalausgang zur Überprüfung der Kommunikation zwischen Adapter (simuliertes Elektrofahrzeug) und Ladestation.

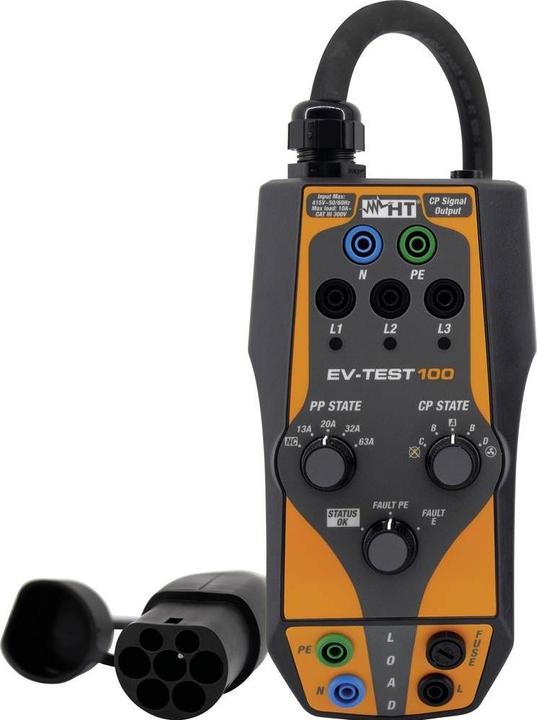

• Typ 2-Stecker für den Anschluss an der Ladestation auch bei fest angeschlossenem Ladekabel.

Fahrzeugsimulation (CP): Die verschiedenen Fahrzeugzustände A bis D können über einen Drehschalter simuliert werden (gemäss IEC 61851).

Kabelsimulation (PP): Die verschiedenen Codierungen für Ladekabel mit 13, 20, 32 und 63 A sowie „kein Kabel angeschlossen“ können über einen Drehschalter simuliert werden.

Fehlersimulation: Simulation eines Kurzschlusses zwischen CP und PE über Drehschalter (Zustand E = Fehler).

Anzeige der Phasenspannungen über LEDs.

Prüfen von E-Ladestationen auch bei fest angeschlossenem Ladekabel.

Zur Fahrzeugsimulation (CP): Gemäss IEC 61851 können die Zustände A, B, C, D und E simuliert werden. Die verschiedenen Fahrzeugzustände werden über den Drehschalter eingestellt.
