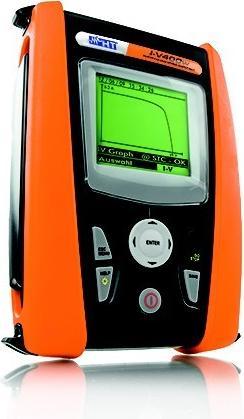

HT Instruments I-V400w

HT Instruments Kennlinienanalysator I-V400w

Hersteller: HT Instruments
Bezeichnung: Kennlinienanalysator
Typ: I-V400w
Anzeige: digital
Anzahl der Spannungseingangskanäle: 1
Anzahl der Stromeingangskanäle: 1
Strommessung: direkte Strommessung
Leistung/Arbeit: ja
Schnittstelle: ja
Messwertspeicher: ja
Stromversorgung: Batterie

Das I-V400w ermöglicht die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen sowie von einem Modulstring bis maximal 1000 V und 15 A. Durch einfachen Tastendruck werden die aktuelle Leistung (Mpp), die Peakleistung, der Kurzschlussstrom und die Leerlaufspannung auf der Grafik-Anzeige dargestellt und automatisch auf Standard-Testbedingungen (STC) umgerechnet. Auch die gemessene und auf STC umgerechnete I-U- und Leistungskennlinie werden angezeigt.

Aus dem Vergleich zwischen der gemessenen und vorgegebenen Kennlinie des Herstellers (bis zu 35 Module mit deren technischen Daten können gleichzeitig in der Moduldatenbank des I-V400w hinterlegt werden) lassen sich sofort Rückschlüsse auf den aktuellen Qualitätszustand der PV-Module ziehen. Die Messdaten und die Kennlinie können nach der Messung mit drei Referenznummern (Anlage, String, Modulnummer) und Textkommentar im I-V400w abgespeichert und über die optisch isolierte Schnittstelle oder per W-Lan auf den PC bzw. iPad/Tablet übertragen und zur weiteren Bearbeitung (Protokoll) ausgewertet werden.

Das I-V400w verfügt über eine Datenbank mit den Kenndaten der gängigsten PV-Module. Diese Datenbank kann jederzeit durch den Anwender direkt sowie über die PC-Schnittstelle mit der TOPVIEW-Software erweitert oder aktualisiert werden.
