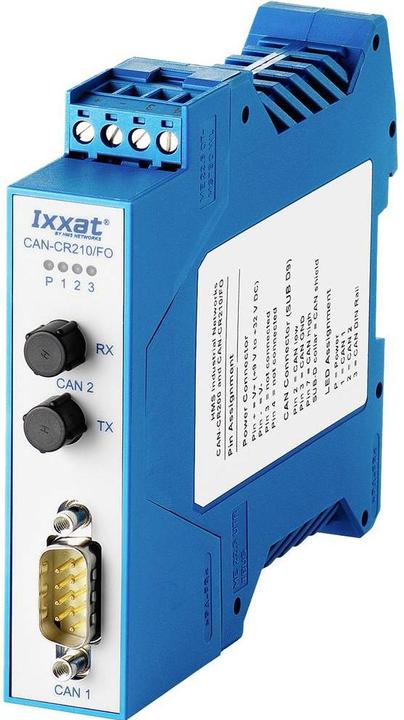

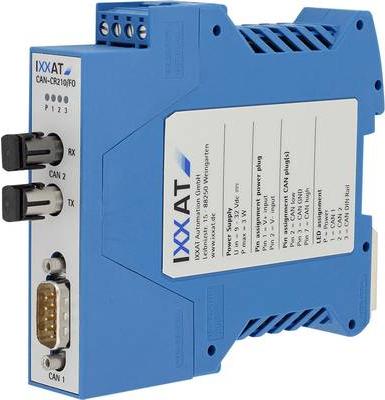

HMS CAN Umsetzer Bus D-SUB9 Glasfaser F-ST Ixxat 1.01.0068.46010 Betriebsspannung -

Beschreibung CAN-CR210/FO - Glasfaser-Version mit ST-Stecker anreihbarer Umsetzer von ISO 11898-2 auf Lichtwellenleiter. Der CAN-CR210/FO wird zur Umsetzung des CAN-Signals von Kupfer (ISO 11898-2) auf Lichtwellenleiter eingesetzt. Dadurch wird eine vollständige galvanische Trennung und der Schutz gegen EM-Einwirkungen erreicht. Zum Aufbau von Stern- oder Baumtopologien ist der CAN-CR210/FO anreihbar (auch in Verbindung mit dem CAN-CR200) und kann zu einem Sternkoppler zusammengesetzt werden. Die Verbindung erfolgt hierbei über einen Hutschienenbus. Als besondere Eigenschaft trennt der Repeater ein defektes Segment vom restlichen Netzwerk, so dass das verbleibende Netzwerk weiter arbeiten kann. Nach Behebung der Störung wird das Segment automatisch wieder angeschaltet.

Technische Daten:
Betriebsspannung: 9 - 32 V/DC
Betriebstemperatur (Bereich): -20 bis 70 °C
Betriebstemperatur (max.): 70 °C
Betriebstemperatur (min.): -20 °C
Produktabmessung, Breite: 22.5 mm
Produktabmessung, Höhe: 100 mm
Typ (Hersteller-Typ): 1.01.0068.46010

Weitere technische Daten:
Anzeigen: Sendevorgang/defektes Segment (drei Duo-LEDs), Power (eine LED)
CAN-Businterface: ISO 11898-2 mit CAN-Drossel, Sub-D9-Anschluss und ein Hutschienenbus.
CAN-Abschlusswiderstände integriert (schaltbar)
LWL-Anschluss: 2 x F-SMA- oder ST-Anschluss für Duplexkabel (Glasfaser 50/125 µm duplex)
Baudrate: bis zu 888 kbps
Verzögerung: Ca. 300 ns (entspricht ca. 60 Meter Buslänge) vom Kupferanschluss eines FO-Repeaters über LWL zum Kupferanschluss eines zweiten FO-Repeaters (ohne Verzögerungszeit der LWL-Leitung ca. 5 ns/m)
Galvanische Entkopplung: 1 kV, 1 Sek.
CAN 1 Zertifizierung: CE, FCC
Gehäuse: Kunststoff-Hutschienengehäuse.
