Hager HEF990H

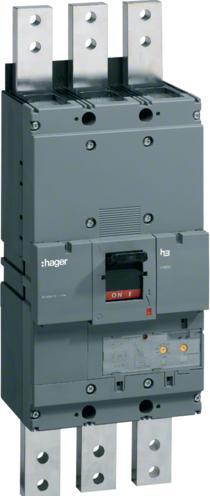

Hager Leistungsschalter HEF990H

Hersteller: Hager
Bezeichnung: Leistungsschalter h1600 3P 70kA 1600A
Typ: HEF990H
Bemessungsdauerstrom Iu: 1600 A
Bemessungsspannung: 220..690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 70 kA
Überlastauslöser Stromeinstellung: 640..1600 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 0 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 8960..19200 A
Integrierter Erdschlussschutz: nein
Anschlussart Hauptstromkreis: Schraubanschluss
Gerätebauart: Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage: nein
Hutschienenmontage optional: nein
Mit Ausgelöstmelder: nein
Mit integriertem Unterspannungsauslöser: nein
Polzahl: 3
Position des Anschlusses für Hauptstromkreis: vorne
Ausführung des Betätigungselements: Knebel
Komplettgerät mit Schutzeinheit: ja
Motorantrieb integriert: nein
Motorantrieb optional: ja
Schutzart (IP): IP40

Hager Leistungsschalter HEF990H: weitere Details
Leistungsschalter Baugrösse h1600 3polig 70kA 1600A LSI. Leistungsschalter nach DIN EN 60947-2 Baugrösse h1600, mit elektronischer Einstellung. Thermische Auslösung, magnetische Auslösung und Kurzzeitverzögerung zum Schutz elektrischer Anlagen und Netze. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.
