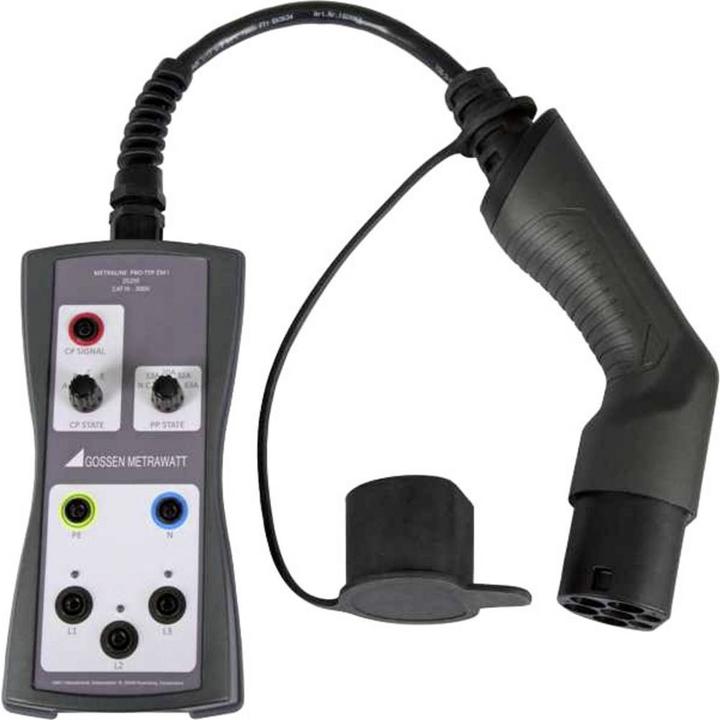

Gossen Adapterstecker METRALINE PRO TYP EM II 1 und 3 phasiger Prüfadapter zum Prüfen von E Ladepunkten S

Prüfadapter für E-Ladepunkte (1-/3-phasig, Typ 2) für Profitest mit Schutzkontaktsteckdose (Typ F). Der 1- und 3-phasige Prüfadapter mit Stecker Typ 2 dient zum Prüfen der Wirksamkeit von Schutzmassnahmen an E-Ladepunkten mit dem Profitest Master. Er ermöglicht die Simulation von fiktiv angeschlossenen Elektrofahrzeugen sowie die Simulation der Strombelastbarkeit gemäss IEC 61851-1. Der verlängerte CP Prüfstift ist auch zum Prüfen von Ladepunkten mit fest montiertem Ladekabel geeignet.

Fahrzeugsimulation (CP): Die Fahrzeugzustände A bis E werden über einen Drehschalter eingestellt.

Kabelsimulation (PP): Die verschiedenen Codierungen für Ladekabel mit 13, 20, 32 und 63 A sowie "kein Kabel angeschlossen" können ebenfalls über den Drehschalter simuliert werden.

Fehlersimulation: Es kann ein Kurzschluss zwischen CP und PE über den Drehschalter simuliert werden. Die Phasenspannungen werden über LEDs angezeigt; je nach E-Ladestation können eine oder drei Phasen aktiv sein.

Zur Fahrzeugsimulation (CP): Gemäss IEC 61851 können die Zustände A, B, C und E simuliert werden. Die verschiedenen Fahrzeugzustände werden über den Drehschalter eingestellt:

• Zustand A: kein Fahrzeug angeschlossen
• Zustand B: Fahrzeug angeschlossen, aber nicht bereit zum Laden
• Zustand C: Fahrzeug angeschlossen und bereit zum Laden, Belüftung des Ladebereichs nicht gefordert
• Zustand E: Fehler: Kurzschluss CP-PE über interne Diode

Zur Kabelsimulation (PP): Es können die verschiedenen Codierungen für Ladekabel mit 13, 20, 32 und 63 A simuliert werden. Ausserdem ist es möglich, den Zustand "kein Kabel" zu simulieren. Die Simulation der verschiedenen Ladekabel erfolgt durch Schalten verschiedener Widerstände zwischen PP und PE mithilfe des Drehschalters. Gemäss IEC 61851 sind folgende Werte möglich:

• 13 A Kabel - 1,5 kΩ
• 20 A Kabel - 680 Ω
• 32 A Kabel - 220 Ω
• 63 A Kabel - 100 Ω

Zusätzlich mit Schutzkontaktsteckdose (Typ F). 1 Prüfadapter METRALINE PRO-TYP EM II und 1 Bedienungsanleitung.
