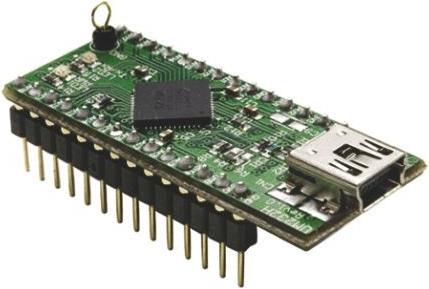

FTDI Chip Bewertungsmodul USB-Schnittst FT232Hx

Schnittstellenfunktion: USB auf seriell/parallel
Kit-Klassifizierung: Entwicklungsplatine
Vorgestelltes Gerät: FT232H

MM232R USB/serieller UART Entwicklungsmodul mit FTDI Chip. Der UM232H ist ein USB/seriell/FIFO-Entwicklungsmodul von FTDI, das mit dem FT232H USB Hi-Speed (480 Mb/s) Bridge-Chip die USB-Signale und Protokolle verarbeitet. Der UM232H ist ideal für die schnelle Prüfung, ob das Hinzufügen von USB zu einem Design funktioniert. Er kann in einen 0,6" breiten, 28-poligen Standard-DIP-Sockel eingesteckt werden. Der USB-Anschluss an das Host-System erfolgt über einen Mini-B-USB-Steckverbinder. Kompatibel mit USB 2.0 Hi-Speed (480 Mbit/s) und Full Speed (12 Mbit/s). Komplette USB-Protokollierung auf dem Chip, keine USB-spezifische Firmwareprogrammierung erforderlich. Kleiner USB-Steckverbinder Typ B, üblich bei vielen kommerziellen Geräten. Wahlweise Selbstspeisung oder über USB-Bus. Asynchrone UART-Datenübertragungsrate bis zu 12 MBaud. UART-Schnittstelle unterstützt 7 oder 8 Datenbits, 1 oder 2 Stoppbits und ungerade, gerade, Marke, Leerstelle oder keine Parität. Komplett unterstützte Hardware oder X-On/X-Off Softwarehandshake-Betrieb. Automatische Übertragungspuffersteuerung für RS-485 Anwendungen. Unterstützt eine Halbduplex FT1248 Schnittstelle mit einem bidirektionalen Datenbus (1, 2, 4 oder 8 Bit breit). Synchrone serielle (MPSSE) Datenraten von bis zu 30 Mbit/s auf JTAG, SPI und I²C. Unterstützung für USB-Ruhezustand und Betriebsaufnahme. UHCI/OHCI/EHCI Host-Controller-kompatibel. Dank der gebührenfreien VCP- und D2XX-Treiber von FTDI müssen in den meisten Fällen keine USB-Treiber entwickelt werden. Einzel-Versorgungsspannung: +2,97 bis +5,25 V.
