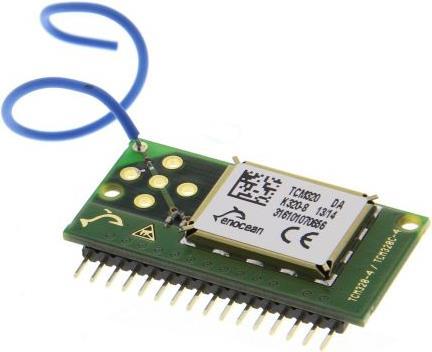

EnOcean Transceiver module, 868MHz

Modultyp: Transceiver
Unterstützte Frequenzbänder: 868 MHz
Modulationstechnik: ASK
Maximale RF-Datenrate: 125 Kbit/s
Maximale Ausgangsleistung: +5,2 dBm
Empfindlichkeit des Empfängers: -96 dBm
Versorgungsspannung: 2,6 bis 3,3 V
Abmessungen: 36,5 x 18 x 5,5 mm
Höhe: 5,5 mm
Länge: 36,5 mm
Maximale Betriebstemperatur: +85 °C
Minimale Betriebstemperatur: -25 °C
Breite: 18 mm

TCM 300/320 drahtlose Transceiver-Module. Die EnOcean TCM 300 und TCM 320 Transceiver-Module ermöglichen die Implementierung von hocheffizienten drahtlosen Aktoren, Repeatern und Gateways für EnOcean ISM-Bandsysteme. Die Module bieten mehrere integrierte Betriebsmodi. Darüber hinaus kann die Repeater-Funktionalität (1 oder 2 Ebenen) aktiviert werden. Mit der Dolphin API-Bibliothek ist es möglich, benutzerdefinierte Software für das Modul zu schreiben. Beide Module sind systemintegriert programmierbar. Betriebsfrequenz: 868,3 MHz (TCM 300/320), 315 MHz (TCM 300C). Datenrate: 125 kBit/s. Modulation: ASK. Integrierter 16 MHz Mikrocontroller 8051 mit 32 KB Flash-Speicher und 2 KB SRAM. Empfängersensitivität (bei 25 °C): typischerweise -96 dBm (868 MHz), typischerweise -98 dBm (315 MHz). Stromversorgung: +2,6 bis +3,3 V (TCM 320), +2,6 bis +4,5 V (TCM 300/300C). Stromverbrauch: Empfangsmodus: typischerweise 33 mA, Sendemodus: typischerweise 24 mA. Vorgefertigte Wurfantenne (TCM 320); externe Wurf- oder 50-Ω-Antenne (TCM 300/300C). Funktionen sind über die API zugänglich: verschiedene Power-Down- und Standby-Modi mit einem Stromverbrauch von bis zu 0,2 μA, bis zu 14 konfigurierbare GPIO, 10-Bit-ADC, 8-Bit-DAC. Abmessungen: 36,5 x 18 x 5,5 mm (TCM 320), 22 x 19 x 3 mm (TCM 300/300C). Betriebstemperaturbereich: -25 bis +85 °C. Funkvorschriften: TTE EN 300 220 (TCM 300/320), IC/FCC CFR-47 Teil 15 (TCM 300C). Anwendungen: Funkaktoren, Repeater und Gateways für die Kommunikation im Internet der Dinge (IoT).
