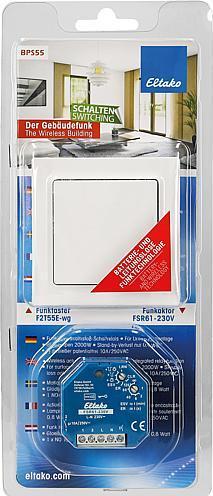

Eltako Starterkit Energie Blister Pack Schalten

Blister-Pack Schalten beinhaltet einen batterie- und leitungslosen Funktaster FT55 in reinweiss glänzend sowie einen Schaltaktor FSR61-230V mit Stromstossschalterfunktion. FT55-wg: Funktaster, 80x80 mm aussen, Rahmen-Innenmass 55x55 mm, 15 mm hoch. Er erzeugt die Energie für Funktelegramme selbst bei Tastendruck, daher ohne Anschlussleitung und kein Stand-by-Verlust. Im Lieferumfang enthalten sind der Rahmen R, eine Wippe W55, eine Doppelwippe DW55 (alle in der gleichen Farbe), ein Befestigungsrahmen BRF, die Halteplatte HP, das Funkmodul und eine Klebefolie. Funktaster mit einer Wippe können zwei auswertbare Signale senden: Wippe oben drücken und Wippe unten drücken. Funktaster mit Doppelwippe können vier auswertbare Signale senden: zwei Wippen je oben und unten drücken. Die Halteplatte kann auf eine ebene Fläche geschraubt oder mit der beiliegenden Klebefolie an die Wand, auf Glas oder auf Möbel geklebt werden. Über einer 55 mm-Schalterdose werden die in der Dose vorhandenen Hülsen zur Schraubbefestigung verwendet. Dann kann auch die Funktaster-Beleuchtung FTB von hinten an die Halteplatte gerastet werden. Ab Werk ist die Doppelwippe auf das Funkmodul gerastet. Soll diese gegen die grosse Wippe ausgetauscht werden, dann die Wippenhälften nach vorne abziehen und hierbei nicht zur Mitte hin verbiegen. Danach die grosse Wippe so aufrasten, dass deren Kennzeichnungen 0 und I auf der Rückseite mit dem Funkmodul übereinstimmen. Beim Ankleben zuerst das Set Halteplatte mit Rahmen und Befestigungsrahmen mit den Rastungen oben und unten ankleben. Danach das Set Funkmodul mit Wippe, Kennzeichnung 0 auf der Rückseite immer oben, einrasten. Vor dem Anschrauben den Rahmen mit Befestigungsrahmen von der Halteplatte lösen. Hierzu die Rastungen der Halteplatte nach aussen drücken. Danach die Halteplatte mit den Rastungen oben und unten anschrauben, den Rahmen mit dem Befestigungsrahmen aufrasten und das Set Funkmodul mit Wippe, Kennzeichnung 0 auf der Rückseite immer oben, einrasten.
