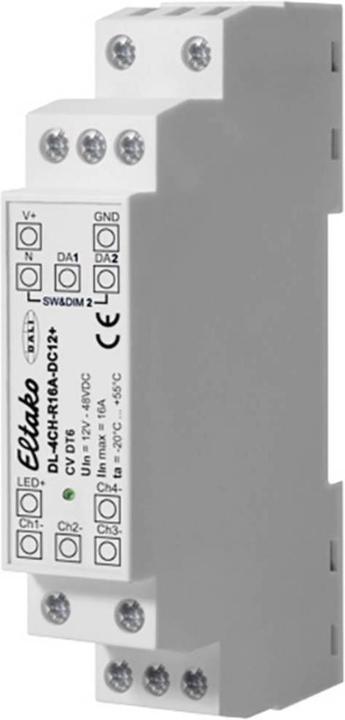

Eltako LED Dimmer 4 Kanal DALI 16A für Hutschiene

Zwischen Do, 9.10. und Do, 23.10. geliefert
kostenloser Versand

Produktinformationen

4-Kanal DALI-LED-Dimmer für Tragschiene DIN-EN 60715 TH35. Stand-by-Verlust nur 0,12 Watt. Geeignet zum Ansteuern von Konstantspannungs-LED-Modulen (CV) mit Betriebsspannungen von 12V bis 48V. Betriebsart DT6: separate Ansteuerung der Kanäle über 4 DALI-Adressen. Betriebsart Colour&Dim: Ansteuerung über 2 DALI-Adressen, eine zum Verstellen der Helligkeit und eine zum Verstellen der Farbe. SwitchDim2: Betrieb über 2 Tastereingänge ermöglicht Steuerung von Helligkeit und Farbe ohne DALI. Dimmbereich 0,1%-100%. Umschaltbare PWM-Frequenz (122Hz/244Hz/488Hz/976Hz). Versorgungsspannung von 12V bis 48V DC (entsprechend der Betriebsspannung der LED-Module). Anschlussstrom 16A. Der maximale Anschlussstrom kann beliebig auf die Kanäle verteilt werden. Hoher Wirkungsgrad. Konfiguration über PC-Software DALI-Cockpit und DALI-USB Interface. Betriebsarten: Das Gerät verfügt über mehrere Betriebsarten: DT6 (Auslieferzustand): In dieser Betriebsart wird jeder Kanal über eine separate DALI-Adresse (Device Type 6) gesteuert. Die Bedienung kann alternativ auch über zwei Tastereingänge (SwitchDim2) erfolgen: SwD1: Helligkeit. Kurzer Tastendruck: Ein/Aus. Langer Tastendruck: Dimmen. SwD2: Szenenschalter (kurzer Tastendruck). Colour&Dim: Diese Betriebsart dient zum Steuern von RGB-Leuchten. Die Steuerung erfolgt über 2 DALI-Adressen, wobei über eine Adresse die Helligkeit und über die andere die Kanalaufteilung (z.B.: Farbe) beeinflusst wird. Der Colour&Dim Mode ermöglicht die Verstellung der Farbe ohne die Helligkeit zu beeinflussen und umgekehrt. Die Verstellung erfolgt mit DALI-Standardbefehlen wie etwa Dim Up/Down und kann somit mit allen gängigen Steuerungen und Gateways (z.B.: KNX) erfolgen. Diese Steuermöglichkeit bietet eine Alternative zum DT8-RGBWAF-Mode. Bedienbar über DALI oder SwitchDim2: DALI-Adresse 1, SwD1: Helligkeit. DALI-Adresse 2, SwD2: Farbe.

Das Wichtigste auf einen Blick

Automatisierung Funktionen
Erweiterungsmodul
Übertragungsart
Kabelgebunden
Schaltungsfunktionen
Dimmbar
Artikelnummer
17347022

Allgemeine Informationen

Hersteller
Eltako
Kategorie
Automatisierung
Herstellernr.
33000021
Release-Datum
5.11.2021

Automatisierung Eigenschaften

Automatisierung Typ
Schalter
Automatisierung Funktionen
Erweiterungsmodul
Übertragungsart
Kabelgebunden
Anwendungsbereich
Indoor
Hersteller Typ
33000021

Installation

Konfigurationsaufwand
Manuelle Konfiguration
Montageart
Hutschiene

Schaltungseigenschaften

Leuchtmitteltyp
LED
Max. Leistungsaufnahme der Schaltung
768 W
Schaltungsfunktionen
Dimmbar

Energieversorgung

Leistung
768 W
Energieversorgung
Netzbetrieb

Smart Home Funktionen

Smart Home
Nicht kompatibel
Benötigt Smart Home Hub
Nein

Herkunft

Ursprungsland
China

Freiwilliger Klimabeitrag

CO₂-Emission
Klimabeitrag

Lieferumfang

Lieferumfang
1

Produktdimensionen

Länge
56 mm
Breite
56 mm
Höhe
98 mm

Verpackungsdimensionen

Länge
12 cm
Breite
7 cm
Höhe
3 cm
Gewicht
60 g
