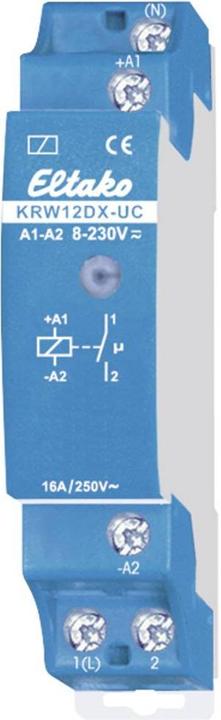

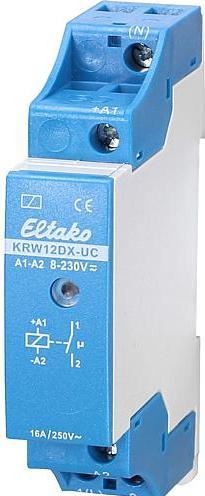

Eltako Koppelrelais KRW12DX-UC

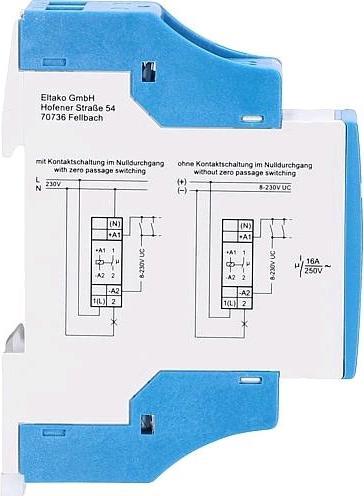

1 Schliesser potenzialfrei 16A/250V AC mit Wolfram-Vorlaufkontakt. Der Vorlaufkontakt schliesst vor dem Hauptkontakt und bewältigt dadurch einen über wenige Millisekunden auftretenden Einschaltstrom von LED-Leuchtmitteln. Max. Einschaltstrom 500A/2ms. 230V-LED-Lampen bis 600W, Glühlampen 3300W. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleissfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Mit der patentierten Eltako-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50 Hz trotzdem im Nulldurchgang schalten und damit den Verschleiss drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1(L) anschliessen. Dadurch ergibt sich ein Stand-by-Verlust von nur 0,1 Watt. Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schliessverzug sonst das Gegenteil bewirkt. Universal-Steuerspannung 12..230V UC. Geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schliessen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.
