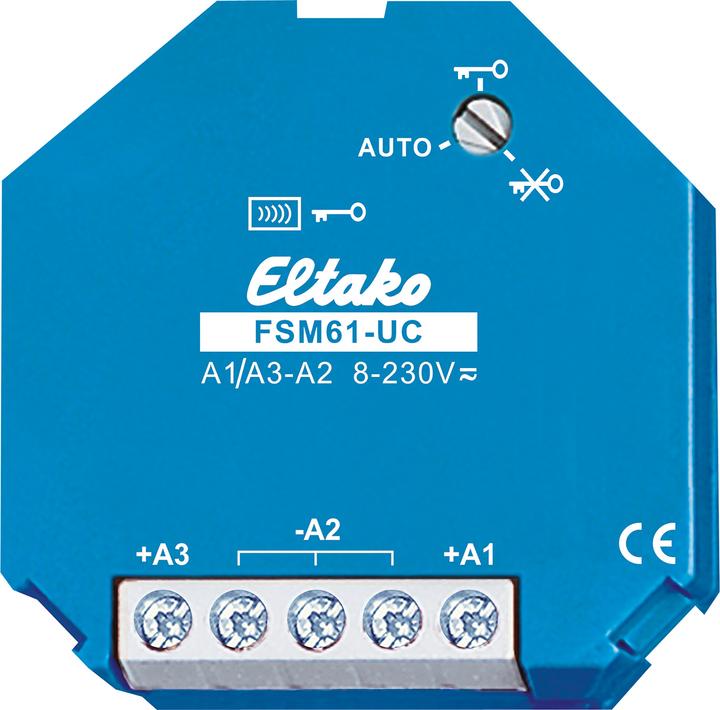

Eltako FSM61-UC Funksendemodul

Eltako Funk-Sendemodul FSM61-UC

Hersteller: Eltako
Bezeichnung: Funk-Sendemodul
Typ: FSM61-UC
Funkfrequenz: 868 MHz
Rollingcode-System: Nein
Reichweite: 30 m
Anzahl der Befehle: 2
Mit Funkhandsender: Nein
Funktaster unter Putz: Nein
Funktaster auf Putz: Nein
Mit Funkcodiergerät: Nein
Schutzart (IP): IP20
Tastatur-Schutzabdeckung: Nein
Stromversorgung: Sonstige

Weitere Details:
Das Funk-2-fach-Sendemodul mit innenliegender Antenne hat keinen Stand-by-Verlust und ist für die Einbaumontage geeignet. Es misst 45 mm in der Länge, 45 mm in der Breite und 18 mm in der Tiefe. Das Funk-Sendemodul FSM61-UC verfügt über zwei Kanäle und kann wie ein Funktaster Funktelegramme im Eltako-Gebäudefunk senden. A1 veranlasst ein Funktelegramm wie das Drücken einer Wippe oben, während A3 das Drücken einer Wippe unten simuliert. Das Telegramm beim Öffnen der beiden Steuerkontakte ist identisch mit dem von einem Funktaster beim Loslassen. Es dürfen nicht mehrere Funk-Sendemodule gleichzeitig angesteuert werden.

Die Universal-Steuerspannung an +An/-A2 verarbeitet Steuerbefehle von 8 bis 253 V AC oder 10 bis 230 V DC mit einer Mindestlänge von 0,2 Sekunden. Die maximale Parallelkapazität der Steuerleitungen bei 230 V beträgt 5 nF, was einer Länge von ca. 20 Metern entspricht. Wenn die Klemmen A1 und A3 mit einer Brücke verbunden werden, wird einmal pro Minute ein Funktelegramm von A3 gesendet, solange die Steuerspannung anliegt, z. B. für Zentralbefehle mit Priorität. Eine ständige Stromversorgung ist nicht erforderlich, daher gibt es keinen Stand-by-Verlust.

Der Drehschalter wird zur Aktivierung bzw. Deaktivierung der Verschlüsselung benötigt und steht im Betrieb auf AUTO. Um die Verschlüsselung zu aktivieren, den Drehschalter auf Rechtsanschlag (Position Schlüssel) drehen und einmal drücken. Um die Verschlüsselung zu deaktivieren, den Drehschalter auf Linksanschlag (Position durchgestrichener Schlüssel) drehen und einmal drücken.

EAN: 4010312300152.
