Eberle Controls Phasenfolgerelais

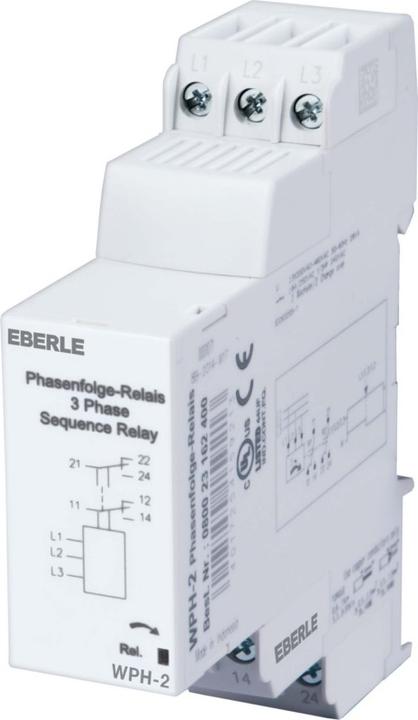

Eberle Controls Phasenfolgerelais WPH-2

Hersteller: Eberle Controls
Bezeichnung: Phasenfolgerelais
Typ: WPH-2
Ausführung des elektrischen Anschlusses: Klammeranschluss
Mit abnehmbaren Klemmen: nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 200..460 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 200..460 V
Spannungsart zur Betätigung: AC
Funktion Phasenfolgeüberwachung: ja
Funktion Phasenausfallerkennung: ja
Funktion Unterspannungserkennung: nein
Funktion Überspannungserkennung: nein
Funktion Asymmetrieerkennung: nein
Spannungsmessbereich: 200..460 V
Max. zulässige Ansprechverzögerungszeit: 0,2 s
Max. zulässige Rückfallverzögerungszeit: 0,3 s
Anzahl der Kontakte als Wechsler: 2
Breite: 22,5 mm
Höhe: 90 mm
Tiefe: 71,5 mm

Das Phasenfolgerelais überwacht gleichzeitig die richtige Folge (Drehsinn) der 3 Phasen L1, L2 und L3, sowie den Ausfall einer oder mehrerer Phasen. Solange die Phasenfolge stimmt und keine Phase ausgefallen ist, sind beide Ausgangsrelais angezogen. Das Ausgangsrelais öffnet bei falscher Phasenfolge oder bei dem Ausfall von einer oder mehreren Phasen.

Achtung: Zweiphasig weiterlaufende Motoren können unter Umständen so viel Rückspannung erzeugen, dass das Relais trotz Ausfall einer Phase nicht abfallen kann. In solchen Fällen empfehlen wir unseren Drehstromnetzwächter DWN einzusetzen.

Zulassungen: UL und CSA.
EAN: 4017254159213.
