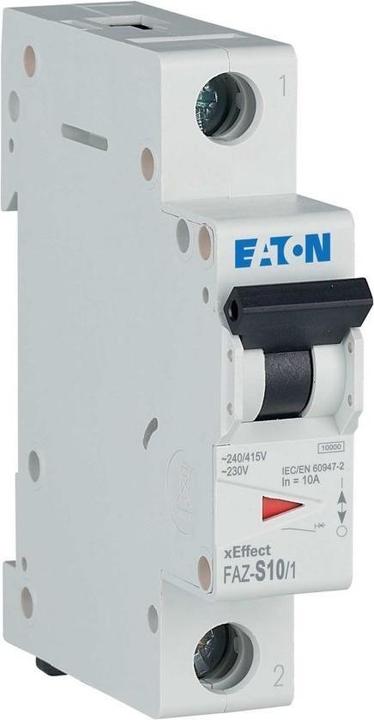

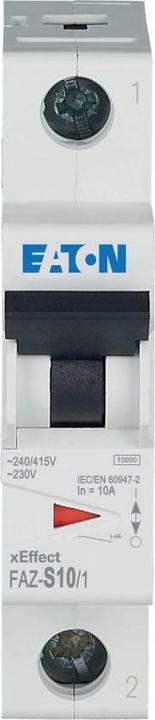

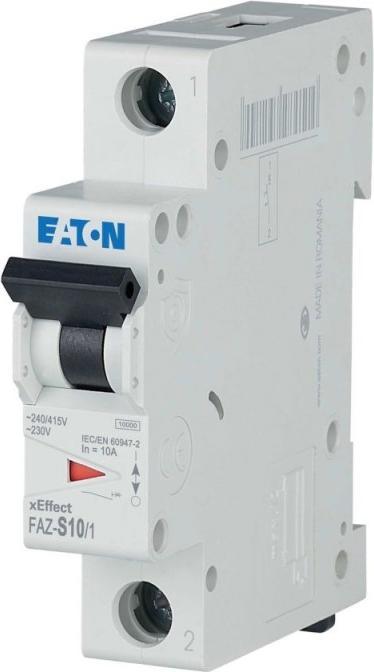

Eaton Sicherungsautomat 10A 1-polig

Reihe: xEffect
Serie: FAZ
Anzahl der Pole: 1
Nennstrom: 10 A
Auslösecharakteristik: Typ S
Nennwechselspannung: 230 V
Schaltvermögen: 10 kA
Länge: 80 mm
Breite: 17,5 mm
Tiefe: 73,5 mm

Die Leistungsschalter der FAZ-Serie sind in Nennwerten von 6 kA und 10 kA erhältlich. Sie umfassen einpolige, zweipolige und dreipolige Miniatur-Leistungsschalter mit thermischer und magnetischer Auslösung. Diese Miniatur-Leistungsschalter sind für die Montage auf DIN-Schienen konzipiert und sind mit drei Auslösecharakteristiken erhältlich. Eine optionale Abschaltkapazität ist je nach Charakteristik verfügbar: 6 kA für die kostengünstige Serie oder 10 kA für die vollen Nennwerte.

Sie verfügen über ein Doppelunterbrechungskontaktsystem mit einer internen Lichtbogenlöschkammer und einem Speichfedersystem mit freier Auslösung. Eine klare Anzeige der Kontaktposition erfolgt über einen frontalen Schalthebel, und die Anschlüsse haben eine grosse Kapazität, die Grössen von 0,75 bis 16 mm² aufnehmen kann.

Diese Leistungsschalter sind mit DIN-Schienen gemäss EN 50 022/DIN 46277-3 kompatibel und entsprechen den Konstruktionsvorschriften B, C und S gemäss dem neuen internationalen Standard IEC 898, BS/EN 60-898.

Die Kurve B gewährleistet eine sofortige Auslösung bei Strömen von 3 bis 5 Mal dem Nennwert und schützt Schaltungen mit moderaten Einschaltströmen, wie Glühlampen, Heizlasten, Haushalten und kleineren Gebäuden. Die Kurve C bietet eine sofortige Auslösung bei Strömen von 5 bis 10 Mal dem Nennwert, geeignet für Schaltungen mit grösseren Einschaltströmen, wie Industrieanlagen, grösseren Gebäuden, Motoren und Leuchtstofflampen, wo eine schnellere Auslösung erforderlich ist, um unerwünschte Abschaltungen zu verhindern.

Die Kurve S hat einen Kurzschlussschwellenwert von 13 bis 17 Mal dem Nennstrom und einen Überlastschwellenwert von 1,05 bis 1,3 Mal dem Nennstrom, was sie ideal für den Schutz von Steuerkreisen macht, in denen sehr grosse Einschaltströme erwartet werden, wie bei Transformatoren.
