Eaton Leistungsschütz

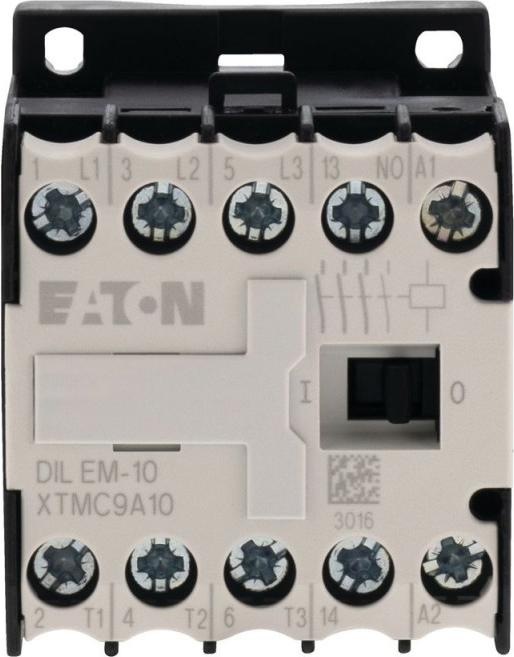

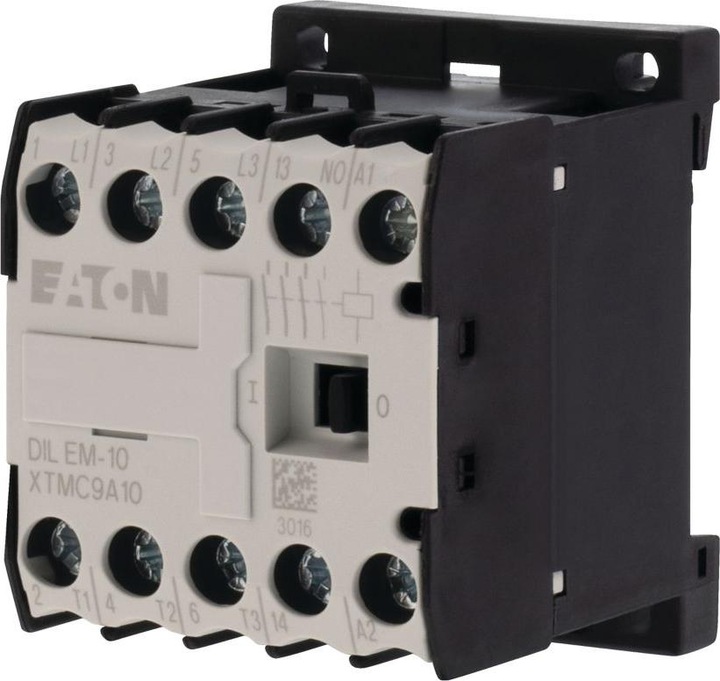

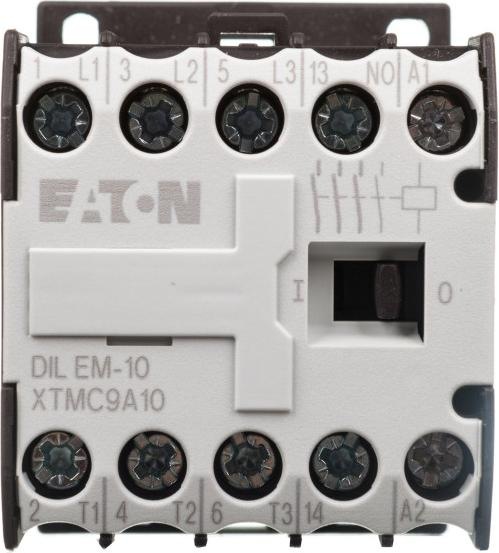

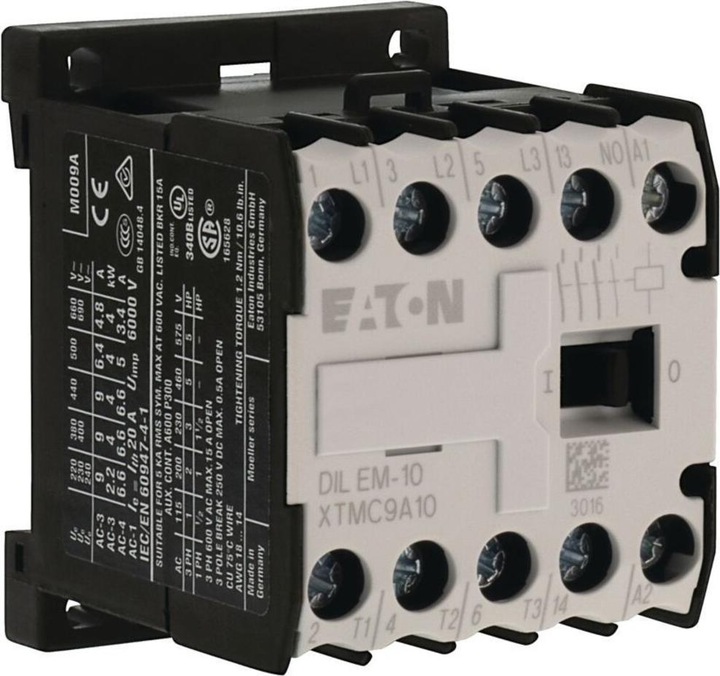

Eaton Leistungsschütz DILEM-10 (400V 50Hz)

Hersteller: Eaton
Bezeichnung: Leistungsschütz AC-3/400V: 4kW 3p
Typ: DILEM-10 (400V 50Hz)
Nennsteuerstromspannung Us bei AC 50 Hz: 400 V
Nennsteuerstromspannung Us bei AC 60 Hz: 440 V
Nennsteuerstromspannung Us bei DC: 0 V
Spannungsart für Betätigung: AC
Nennbetriebsstrom Ie bei AC-1, 400 V: 22 A
Nennbetriebsstrom Ie bei AC-3, 400 V: 9 A
Nennbetriebsleistung bei AC-3, 400 V: 4 kW
Nennbetriebsstrom Ie bei AC-4, 400 V: 6.6 A
Nennbetriebsleistung bei AC-4, 400 V: 3 kW
Nennbetriebsleistung NEMA: 3.7 kW
Geeignet für Reihenmontage: Nein
Anzahl der Hilfskontakte als Schliesskontakte: 1
Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der Schliesskontakte als Hauptkontakte: 3

Weitere Details:
Leistungsschütz, Anwendung: Kleinschutzschalter für Motoren und ohmsche Lasten, DILEM Leistungsschütze, Nutzungskategorie: AC-1: Nicht-induktive oder gering induktive Last, Widerstandsofen, AC-3: Käfigläufermotoren: Starten, Ausschalten während des Betriebs, AC-4: Käfigläufermotoren: Starten, Gegenstrombremsen, Wenden, Joggen, Anschlussart: Schraubklemmen.

Hinweis: Auch geeignet für Motoren der Effizienzklasse IE3.
Beschreibung: mit Hilfsschalter, Pole: 3-polig, Nennbetriebsstrom AC-3 380 V 400 V: Ie = 9 A, Nennbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie = 22 A, geschlossen: Ith = 16 A, Nennbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith = 50 A, geschlossen: Ith = 40 A, max. Nennbetriebsleistung dreiphasige Motoren 50 - 60 Hz AC-3 220 V 230 V: P = 2.2 kW, 380 V 400 V: P = 4 kW, 660 V 690 V: P = 4 kW, max. Nennbetriebsleistung dreiphasige Motoren 50 - 60 Hz AC-4 220 V 230 V: P = 1.5 kW, 380 V 400 V: P = 3 kW, 660 V 690 V: P = 3 kW, geeignet für: DILEM, DILE, Kontaktkonfiguration S = NO Kontakt: 1 S, Stromart AC/DC: AC-Betrieb, EAN: 4015080517887.
