Eaton Leistungsschütz, 24 V 50/60 Hz, 3-polig, 51621

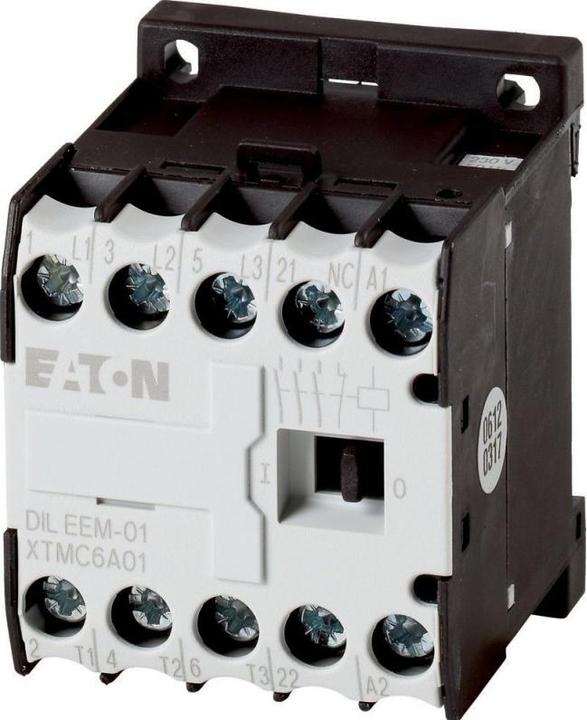

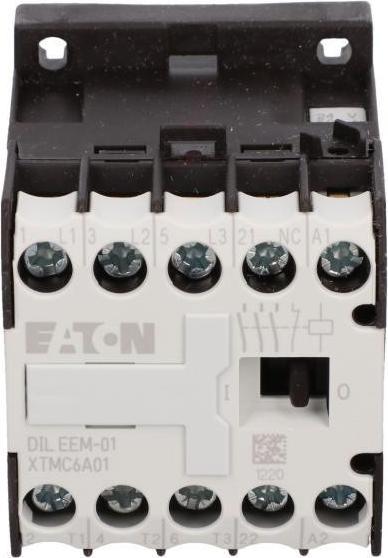

Eaton Leistungsschütz DILEEM-01 (24V 50/60Hz)

Hersteller: Eaton
Bezeichnung: Leistungsschütz AC-3/400V: 3kW
Typ: DILEEM-01 (24V 50/60Hz)
Nennsteuerversorgungsspannung Us bei AC 50 Hz: 24 V
Nennsteuerversorgungsspannung Us bei AC 60 Hz: 24 V
Nennsteuerversorgungsspannung Us bei DC: 0 V
Spannungsart für Betätigung: AC
Nennbetriebsstrom Ie bei AC-1, 400 V: 22 A
Nennbetriebsstrom Ie bei AC-3, 400 V: 6,6 A
Nennbetriebsleistung bei AC-3, 400 V: 3 kW
Nennbetriebsstrom Ie bei AC-4, 400 V: 5 A
Nennbetriebsleistung bei AC-4, 400 V: 2,2 kW
Nennbetriebsleistung NEMA: 2,2 kW
Geeignet für Reihenmontage: Nein
Anzahl der Hilfskontakte als NC-Kontakte: 1
Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der NO-Kontakte als Hauptkontakte: 3

Weitere Details:
Leistungsschütz, Anwendung: Kleinschütz für Motoren und ohmsche Lasten, DILEEM Leistungsschütze, Nutzungskategorie: AC-1: Nichtinduktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Starten, Ausschalten während des Betriebs, AC-4: Käfigläufermotoren: Starten, Gegenstrombremsen, Wenden, Joggen, Anschlussmethode: Schraubklemmen, Hinweis: Auch geeignet für Motoren der Effizienzklasse IE3, Beschreibung: Mit Hilfsschalter, Pole: 3-polig, Nennbetriebsstrom AC-3 380 V 400 V: Ie = 6,6 A, Nennbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie = 22 A, Eingeschlossen: Ith = 16 A, Nennbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith = 50 A, Eingeschlossen: Ith = 40 A, max. Nennbetriebsleistung Dreiphasenmotoren 50 - 60 Hz AC-3 220 V 230 V: P = 1,5 kW, 380 V 400 V: P = 3 kW, 660 V 690 V: P = 3 kW, max. Nennbetriebsleistung Dreiphasenmotoren 50 - 60 Hz AC-4 220 V 230 V: P = 1,1 kW, 380 V 400 V: P = 2,2 kW, 660 V 690 V: P = 2,2 kW, geeignet für: DILE, Kontaktbestückung Ö = Öffner: 1 Ö, Stromart AC/DC: Wechselstrombetätigung, EAN: 4015080516217.
