Eaton Leistungsschütz, 24 V 50/60 Hz, 3-polig, 20402

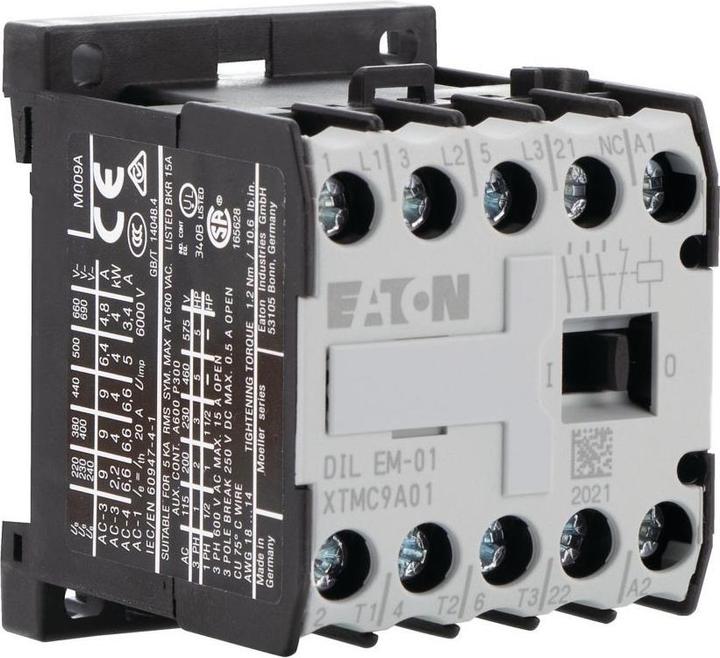

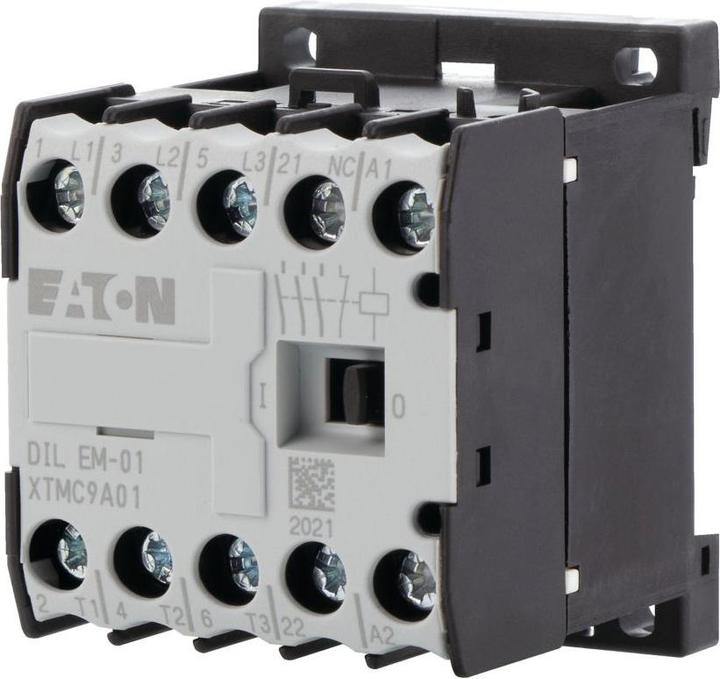

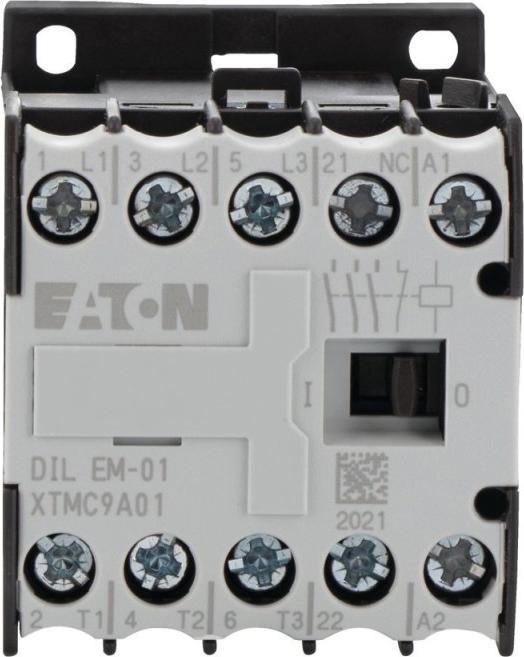

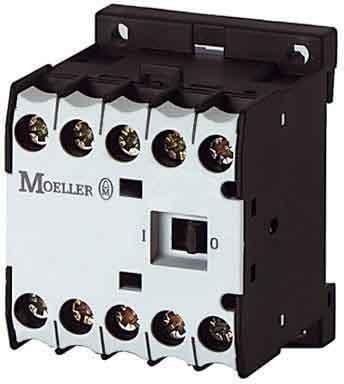

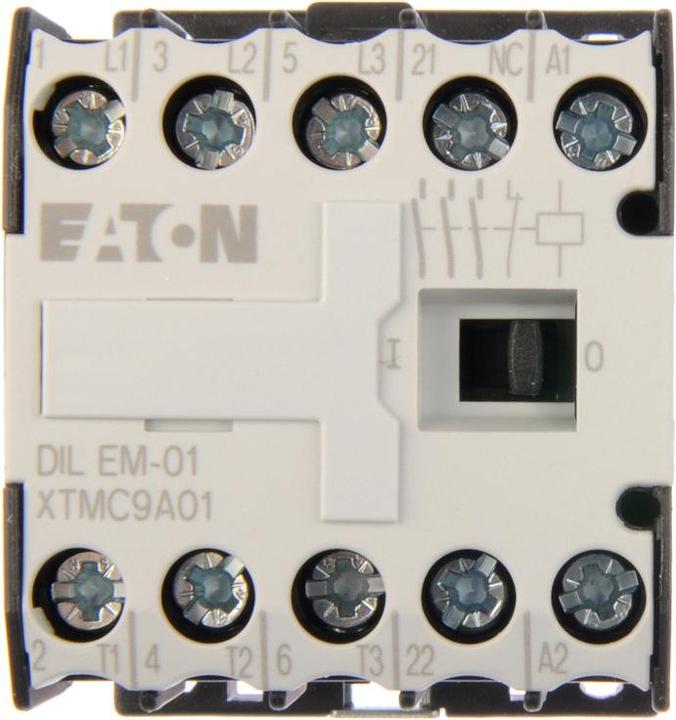

Eaton Leistungsschütz DILEM-01 (24V 50/60Hz)

Hersteller: Eaton
Bezeichnung: Leistungsschütz AC-3/400V: 4kW 3p
Typ: DILEM-01 (24V 50/60Hz)
Nennsteuerversorgungsspannung Us bei AC 50 Hz: 24 V
Nennsteuerversorgungsspannung Us bei AC 60 Hz: 24 V
Nennsteuerversorgungsspannung Us bei DC: 0 V
Spannungsart zur Betätigung: AC
Nennbetriebsstrom Ie bei AC-1, 400 V: 22 A
Nennbetriebsstrom Ie bei AC-3, 400 V: 9 A
Nennbetriebsleistung bei AC-3, 400 V: 4 kW
Nennbetriebsstrom Ie bei AC-4, 400 V: 6,6 A
Nennbetriebsleistung bei AC-4, 400 V: 3 kW
Nennbetriebsleistung NEMA: 3,7 kW
Geeignet für Reihenmontage: Nein
Anzahl der Hilfskontakte als NC-Kontakte: 1
Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der NO-Kontakte als Hauptkontakte: 3

Weitere Details:
Leistungsschütz, Anwendung: Kleinschutz für Motoren und ohmsche Lasten, DILEM Leistungsschütze, Nutzungskategorie: AC-1: Nichtinduktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Starten, Ausschalten während des Betriebs, AC-4: Käfigläufermotoren: Starten, Gegenstrombremsen, Wenden, Joggen, Anschlussart: Schraubklemmen, Hinweis: Auch geeignet für Motoren der Effizienzklasse IE3, Beschreibung: mit Hilfschalter, Pole: 3-polig, Nennbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Nennbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, geschlossen: Ith= 16 A, Nennbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, geschlossen: Ith= 40 A, max. Nennbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2,2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, max. Nennbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1,5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, geeignet für: DILE, Kontaktkonfiguration NC-Kontakt: 1, Stromart AC/DC: AC-Betätigung, EAN: 4015080204022.
