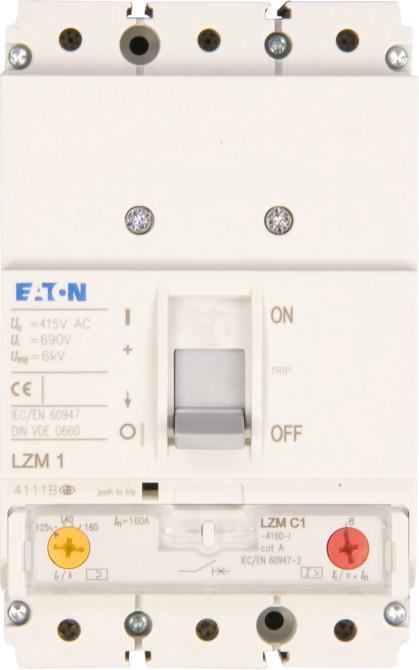

Eaton Leistungsschalter LZMC1-A160-I - 111897

Leistungsschalter LZMC1-A160-I - 111897 bietet Überlast- und Kurzschlussschutz für dreiphasige Stromkreise von 40-1600 A. Der LZM ACB verfügt über einstellbare Überstrom- und Kurzschlussauslösungen ohne Herabsetzung bis +50°C. Er ermöglicht die vertikale Montage mit 90°-Positionen in alle Richtungen und ist gemäss EN 60947-2 konstruiert. Die Schalter und Leistungsschalter haben einheitliche Abmessungen und beinhalten eine Montagemöglichkeit für Spannungsisolatoren. Hilfskontakte sind verfügbar, um den Schaltzustand anzuzeigen. Der Betätiger ist direkt geschwenkt und am Leistungsschalter mit einer Klapptür für die Fernbedienung montiert.

Technische Daten:

• Nennstrom: 160 A
• Anzahl der Pole: 3
• Maximale Betriebsspannung: 690 V AC
• Impulsfestigkeit UImp: 6 kV
• Einstellbereiche für Überlastauslösung: 125-160 A
• Einstellbereiche für sofortige Kurzschlussauslösung: 1280 A
• Kurzschlussfestigkeit: 36 kA
• Mechanische Lebensdauer: 20.000 Zyklen
• Elektrische Lebensdauer: 8.000 Zyklen
• Maximale Anzahl zusätzlicher Kontakte, die auf Leistungsschaltern montiert werden können: 1 Modul
• Maximale Anzahl von Auslösestellen: 1 Modul.
