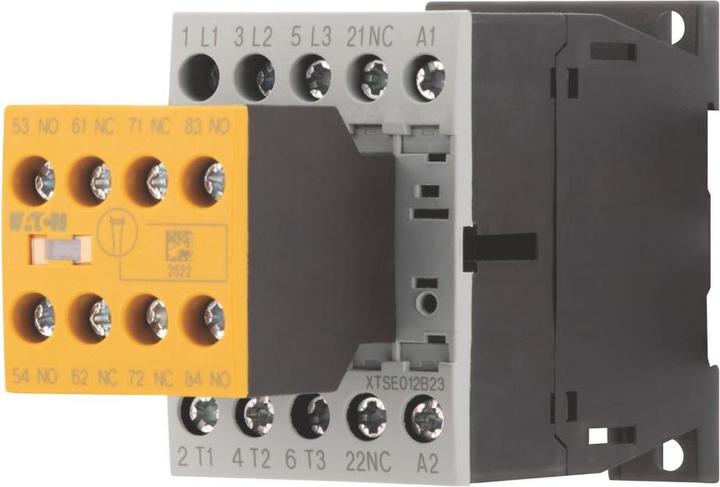

Eaton EATO Sicherheitsschütz

Sicherheitskontaktoren für Motoren, geeignet für komplette Geräte bis zu 170 A. Die Nutzungskategorien umfassen AC-1 für nicht-induktive oder schwach induktive Lasten und Widerstandsofen, AC-3 für Käfigläufermotoren beim Starten und Abschalten im Betrieb sowie AC-4 für Käfigläufermotoren beim Starten, Gegenstrombremsen, Wenden und Kriechen.

Die Verbindungstechnik verfügt über Schraubklemmen. Dieses Gerät ist auch für Motoren der Effizienzklasse IE3 geeignet, wobei IE3-fähige Geräte mit einem Logo auf der Verpackung gekennzeichnet sind.

Das Hilfsschaltmodul ist untrennbar mit dem Grundgerät verbunden, eine manuelle Betätigung ist nicht möglich. Der Nennbetriebsstrom für AC-3 bei 380 V und 400 V beträgt Ie = 12 A. Der Nennbetriebsstrom für AC-1 konventionellen thermischen Strom ist wie folgt: 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie = 22 A; gekapselt: Ith = 18 A; 1-polig offen: Ith = 50 A; gekapselt: Ith = 45 A.

Die maximale Nennbetriebsleistung für Drehstrommotoren bei 50 - 60 Hz AC-3 beträgt 220 V 230 V: P = 3,5 kW, 380 V 400 V: P = 5,5 kW und 660 V 690 V: P = 6,5 kW. Für AC-4 beträgt die maximale Nennbetriebsleistung 220 V 230 V: P = 2 kW, 380 V 400 V: P = 3 kW und 660 V 690 V: P = 4,4 kW.

Die Kontaktkonfigurationen umfassen 2 normalerweise offene Kontakte und 3 normalerweise geschlossene Kontakte. Zusätzliche Hinweise umfassen Schaltelemente gemäss EN 50012, einen integrierten Varistor-Schutzkreis, einen Spiegelkontakt und die Fähigkeit zur Gleichstrombetätigung.
