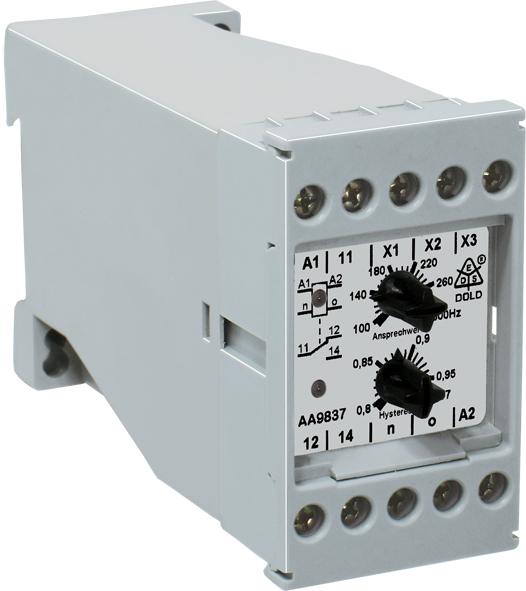

Dold Frequenzüberwachungsrelais AC50/60HZ230V AA9837.11 40

Das Frequenzrelais arbeitet nach dem Prinzip des Frequenzvergleichs, wobei die Messfrequenz mit einer im Gerät erzeugten, am Einstellknopf veränderbaren Frequenz verglichen wird. Bei Anschluss einer Schaltbrücke zwischen den Klemmen X1 - X2 fällt das Ausgangsrelais ab, wenn die Messfrequenz grösser als die eingestellte Frequenz ist. Das Relais zieht wieder an, wenn die Messfrequenz kleiner als die eingestellte Frequenz multipliziert mit dem Hysteresefaktor ist. Bei Anschluss einer Schaltbrücke zwischen den Klemmen X2 - X3 zieht das Relais an, wenn die Messfrequenz grösser als die eingestellte Frequenz ist. Das Relais fällt wieder ab, wenn die Messfrequenz kleiner als die eingestellte Frequenz multipliziert mit dem Hysteresefaktor ist. Das Anliegen der Messspannung wird durch eine Leuchtdiode angezeigt, wobei niedrige Frequenzen am Blinkrhythmus zu erkennen sind. Eine weitere Leuchtdiode zeigt den Schaltzustand des Ausgangsrelais an.
