Doepke Phasenschiene

Doepke Phasenschiene EV-S G 3.8.120

Hersteller: Doepke
Bezeichnung: Phasenschiene
Typ: EV-S G 3.8.120
Anzahl der Phasen: 3
Polzahl: 3
Geeignet für Anzahl Geräte: 8
Teilungsmass: 17,5 mm
Querschnitt: 10 mm²

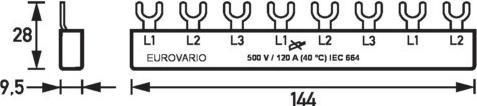

Länge: 144 mm
Breite in Teilungseinheiten: 8
Bemessungsdauerstrom Iu: 63 A
Ausführung des elektrischen Anschlusses: Gabel
Isoliert: ja
Bemessungsstossspannung: 4,5 kV
Bedingter Bemessungskurzschlussstrom Iq: 15 kA
Max. Bemessungsbetriebsspannung Ue: 690 V
Bemessungskurzzeitstromfestigkeit Icw: 15 kA
Geeignet für Geräte mit N-Leiter: nein
Geeignet für Geräte mit Hilfsschalter: nein
Farbe: grau

Doepke Phasenschiene EV-S G 3.8.120: weitere Details
Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die fertig abgelängten Sammelschienen des Eurovario-Systems eignen sich für die versorgungsseitige Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI-/LS-Kombinationen auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in einer grossen Variantenvielfalt in ein- bis vierpoliger Ausführung (teilweise mit Platz für Hilfsschalter) erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab.

Eigenschaften:

• Einsetzbar zur Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI/LS-Kombinationen
• Grosse Variantenvielfalt
• Hohe Zeitersparnis bei der Verdrahtung

Montageart: Die Schienen werden in die oberen oder unteren Anschlussklemmen der zu verbindenden Geräte gesteckt.

Einsatzgebiete: Sammelschienen dieser Baureihe werden in Verbindung mit RCCB, MCB und RCBO in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen eingesetzt.

Hinweise: Bei der Einspeisung von Leitungsschutzschaltern von oben in Kombination mit Doepke-Fehlerstromschutzschaltern sind die Verbindungsschienen EV-S G ANL (N links) bzw. EV-S G ANR (N rechts) einzusetzen.

EAN: 4014712134577.
