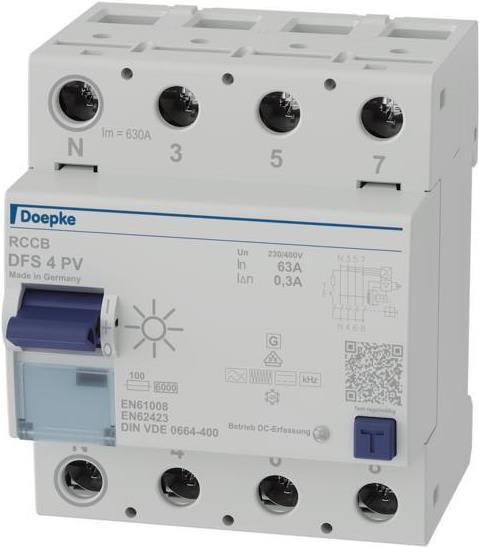

Doepke DFS4 063-4/0,30-PV FI-Schutzschalter 4p 63 A 0.3 A 09146804

Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. Geräte der Baureihe DFS sind kompakte vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In der Standardausführung belegen sie nur vier Teilungseinheiten. Die allstromsensitiven Schalter erfassen glatte Gleichfehlerströme sowie alle weiteren Fehlerströme gemäss DIN VDE 0664-400. Die Variante PV wurde speziell für den Einsatz in Photovoltaikanlagen entwickelt und bietet dafür den höchsten Schutzpegel. Mit einer PV-optimierten Kurzzeitverzögerung ist der allstromsensitive Fehlerstromschutzschalter resistent gegenüber Stossströmen. Damit bietet er eine höhere Anlagenverfügbarkeit durch weniger Fehlauslösungen. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V, 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt.

Eigenschaften:

• Allstromsensitiv für Fehlerströme mit Frequenzen und Mischfrequenzen von Hz bis 20 kHz
• Brandschutz gemäss VDE 0100-420
• Volle Funktionstüchtigkeit mit Netzspannungen ab mindestens 50 A
• Kann an zwei beliebigen aktiven Leitern angeschlossen werden
• Hohe Kurzschlussfestigkeit
• Beidseitige Doppelstockklemmen für grossen Leiterquerschnitt und Schienenanschluss
• Schaltstellungsanzeige
• Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst"
• Neutralleiterposition beliebig
• Montageart: Schnellbefestigung auf Tragschiene
• Einbaulage beliebig
• Einspeisung vorzugsweise von oben

Einsatzgebiete: RCCB der Variante PV sind geeignet für private, gewerbliche und industrielle Installationen mit TN-S-, TT- und TN-C-S-Systemen, in denen Photovoltaikanlagen verbaut sind.

Hinweise:

• Geeignet für den Einsatz in 50-Hz-Wechselstromnetzen
• Nicht geeignet für die Nutzung auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern.
