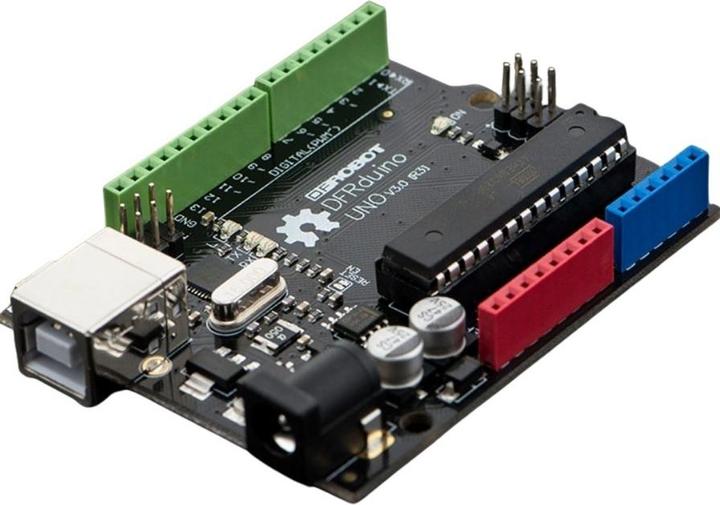

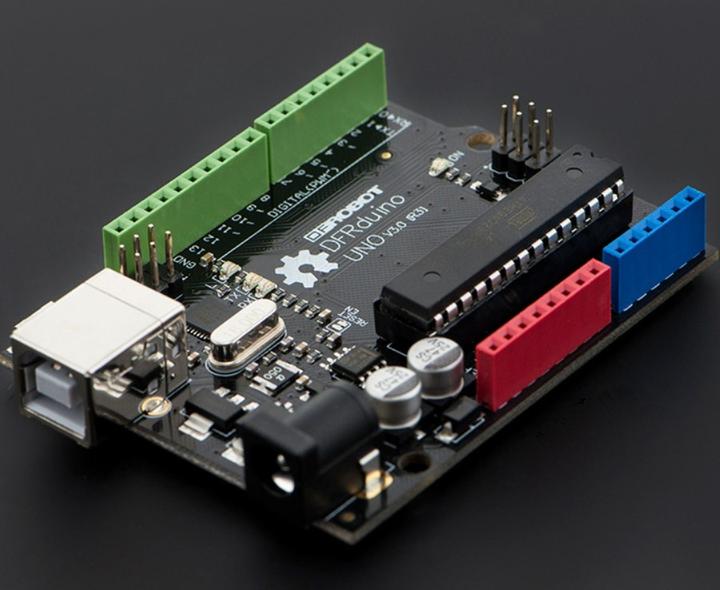

DFRobot UNO R3 Arduino kompatibles Board

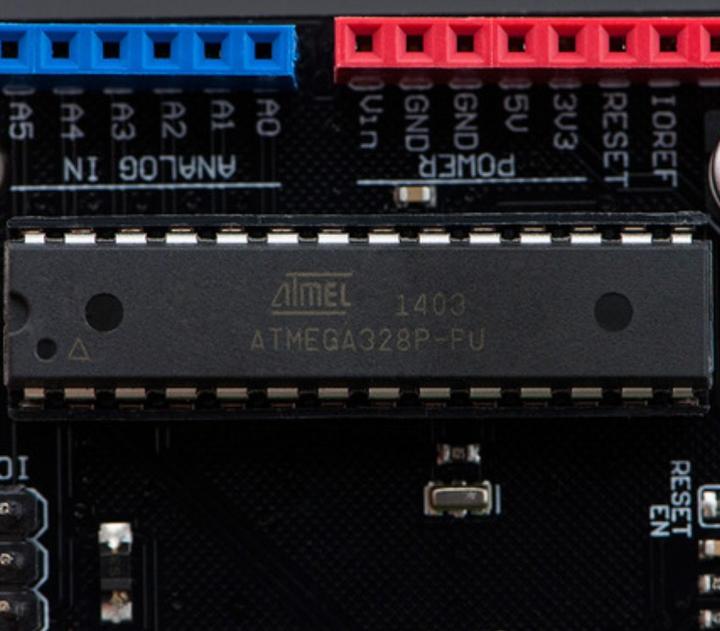

DFRduino Uno V3.0 von DFRobot ist eine kompatible Arduino-Platine, die ideal für Schulen oder Hobbyisten ist. Sie dient als gute Einsteiger-Mikrocontroller-Platine, die vollständig mit Arduino UNO R3 und der Open-Source-Entwicklungsumgebung Arduino IDE kompatibel ist. Diese Platine verfügt über den ATmega16U2 als USB-zu-Seriell-Wandler. Ein zusätzlicher Vorteil ist, dass die DFRduino UNO R3-Platine den AVR-Chip im DIP-Gehäuse verwendet, was eine einfache Entfernung des Chips für Firmware-Updates oder Neuprogrammierungen ermöglicht oder für den Einsatz in einem kompakteren Projekt.

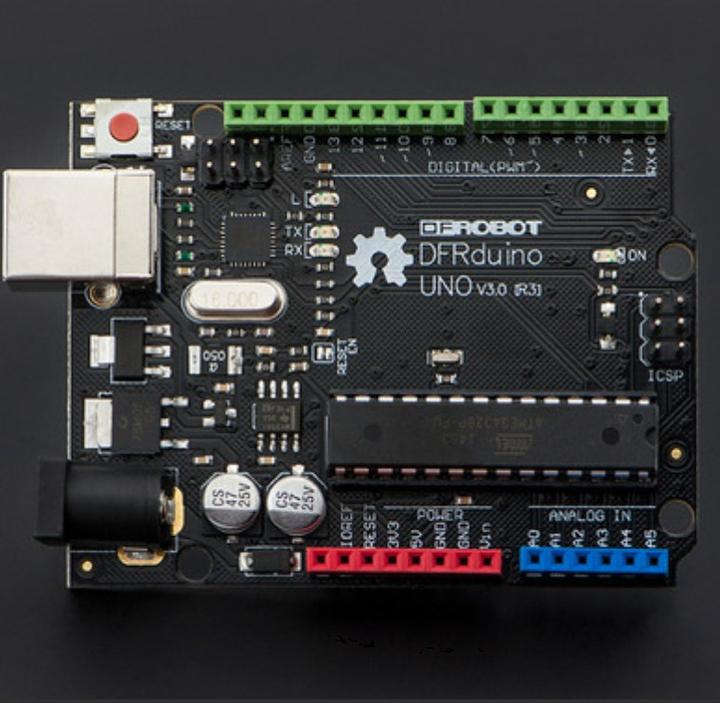

Die Header haben unterschiedliche Farben, um verschiedene Arten von I/O-Ports anzuzeigen, die den Sensor-Kabeln von DFRobot entsprechen. Diese Farbkennzeichnung vereinfacht den Anschluss von Sensoren und hilft dabei, die analoge (blau) oder digitale (grün) Seite zu identifizieren. Der Arduino Uno basiert auf dem ATmega328-Mikrocontroller und verfügt über 14 digitale Ein-/Ausgangspins (sechs davon können als PWM-Ausgänge verwendet werden), sechs analoge Eingänge, einen 16 MHz Quarz-Oszillator, einen USB-Port, eine Stromversorgungsbuchse, einen ICSP-Header und einen Reset-Knopf. Er enthält alles, was benötigt wird, um den Mikrocontroller zu unterstützen.

Technische Details:
Hersteller: DFRobot
Hersteller SKU: DFR0216
Mikrocontroller: ATmega328 (DIP-Gehäuse)
USB-UART-Schnittstelle: ATmega16U2
Betriebsspannung: 5V
Eingangsspannung (empfohlen): 7 bis 12V DC
Eingangsspannung (Grenzen): 6 bis 20V DC
PC-Anschlussbuchse: USB-B / USB Typ B
DC-Anschluss: Barrel Jack 5,5mm / 2,1mm
Digitale I/O-Pins: 14 (einschliesslich 6 mit PWM-Ausgang)
Analoge Eingabepins: 6
DC-Strom pro I/O-Pin: 40 mA
DC-Strom für 3,3V-Pin: 50 mA
Flash-Speicher: 32 KB, davon 2 KB vom Bootloader verwendet
SRAM: 2KB (ATmega328)
EEPROM: 1KB (ATmega328)
Taktfrequenz: 16MHz
Abmessungen: 75 x 54 x 15mm
Gewicht: 45g

Lieferumfang:
1x DFRduino UNO R3 Arduino-kompatible Platine.
