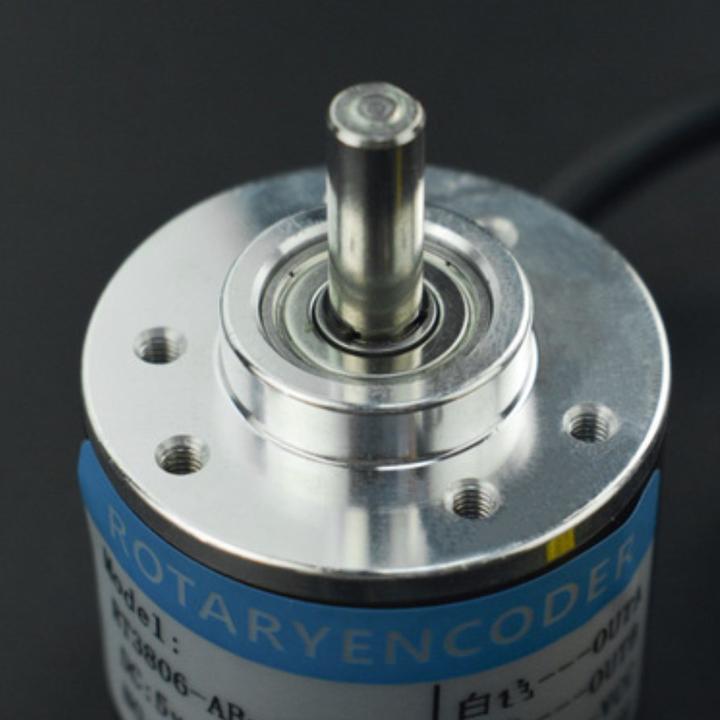

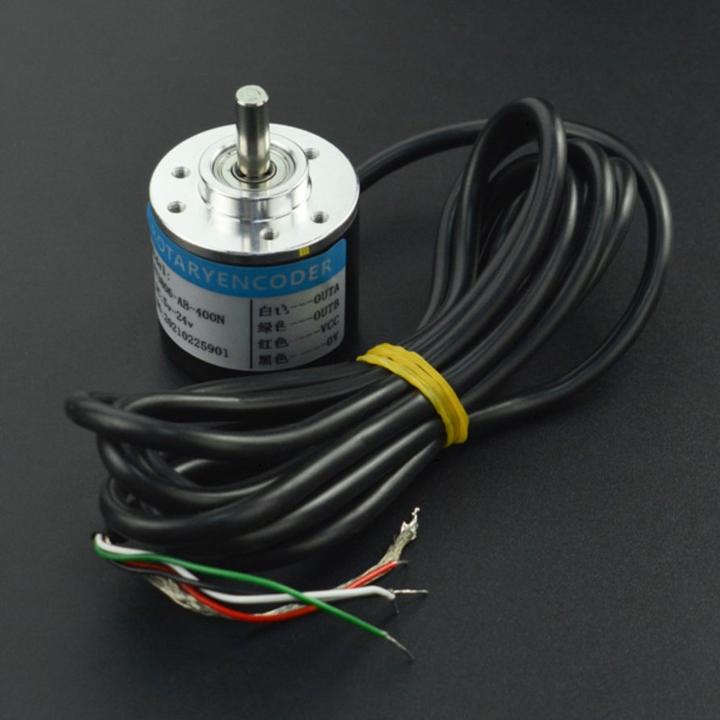

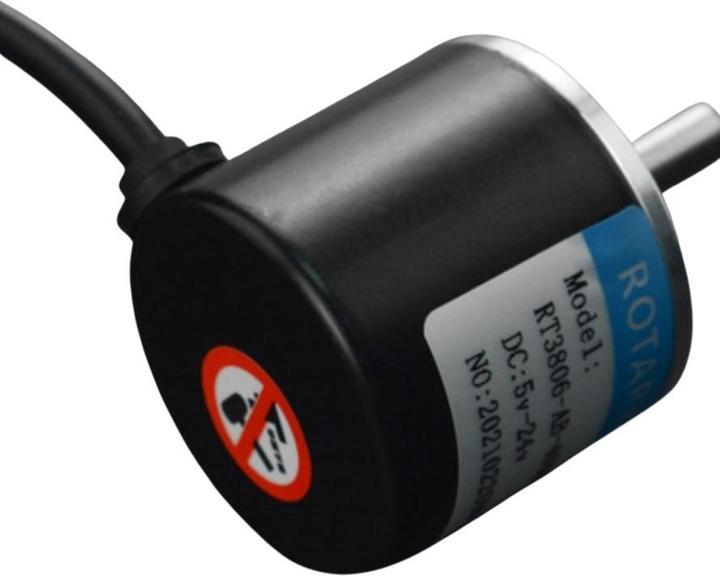

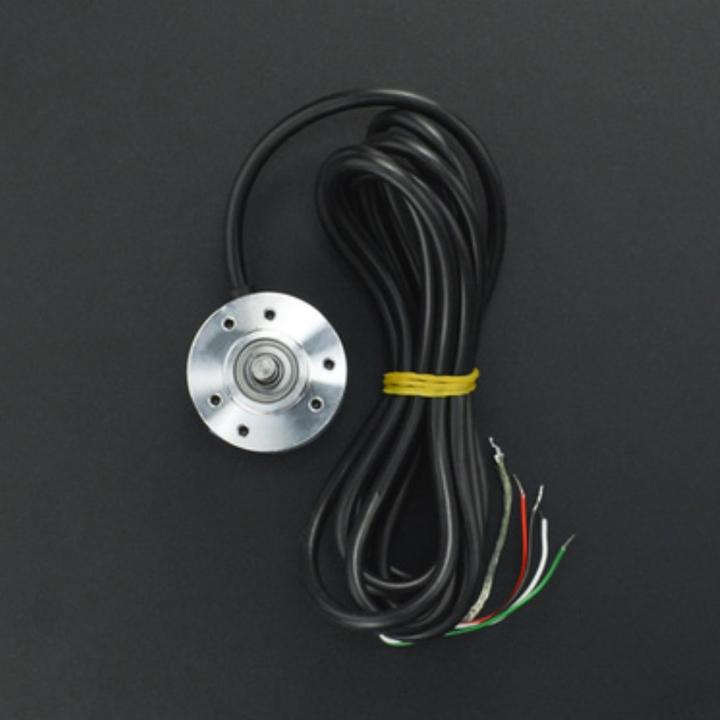

DFRobot Inkrementaler Photoelektrischer Rotary Encoder 400P/R

Dies ist ein industrieller inkrementaler photoelektrischer Drehgeber von DFRobot. Er erzeugt ein zweiphasiges orthogonales AB-Impulssignal durch die Rotation der Gitterscheibe und des Optokopplers. 400 Impulse pro Umdrehung für jede Phase und 1600 Impulse pro Umdrehung für zweiphasigen, vierfachen Ausgang. Dieser Drehgeber unterstützt eine maximale Geschwindigkeit von 5000 U/min. Der photoelektrische Drehgeber hat einen NPN Open Collector Ausgang. Er kann direkt mit einem Mikrocontroller mit internen Pull-up-Widerständen verwendet werden. Falls keine interne vorhanden sind, kommt der Encoder mit zwei separaten 10KΩ Pull-up Widerständen. Der Drehgeber verfügt über einen 750L05 Spannungsregler-Chip mit einem Input Bereich von 4.8V-24V und ist somit kompatibel mit Arduino, STM32, SPS und anderen Arten von Mikrocontrollern.

Technische Details:
Hersteller: DFRobot
Hersteller SKU: SEN0230
Spannung: 4.8V – 24V
Durchmesser: Ø39mm
Länge: 35mm
Schaftdurchmesser: Ø6mm
Schaft Länge: 16mm
Gewicht: 232g

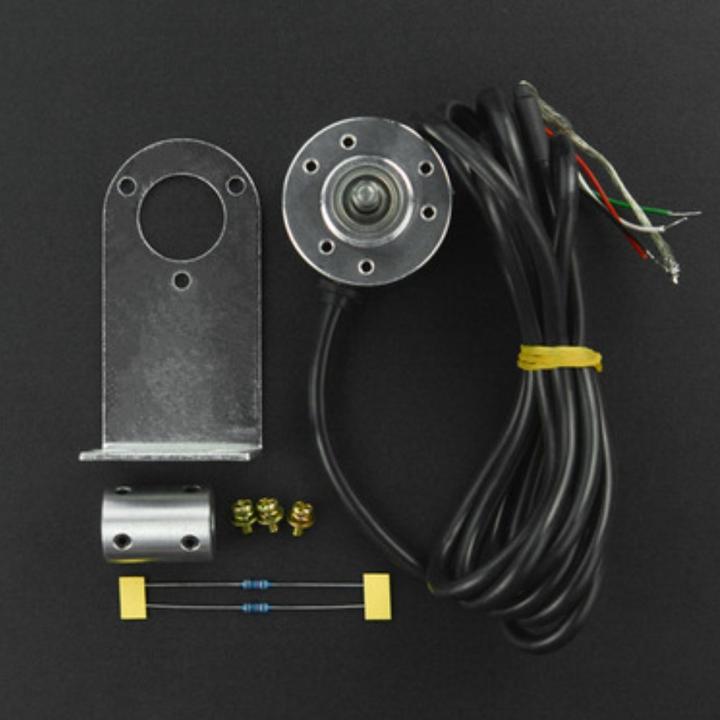

Lieferumfang:
1x Inkrementaler photoelektrischer Rotary Encoder 400P/R
1x Montagehalterung
1x Ø18mm Kopf
3x M3 Schraube
2x 10KΩ Pull Up Widerstand.
