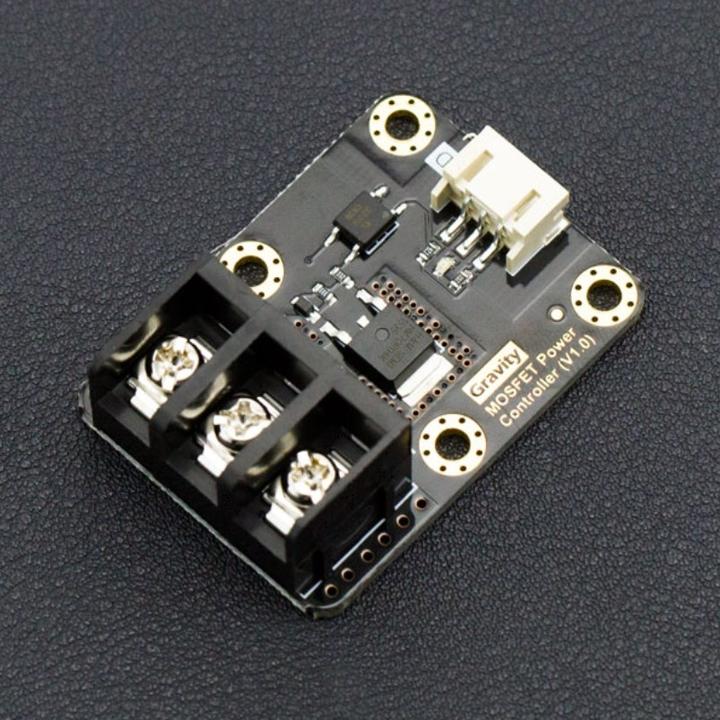

DFRobot Gravity MOSFET Treiber Modul 10A

Mit dem Gravity MOSFET Treiber Modul kannst du mit deinem Mikrocontroller oder Raspberry Pi grosse Ströme bis zu 20A schalten. Du kannst das Modul wie ein Relais ansteuern, aber auch mit PWM. Das Modul unterstützt ein Logiklevel beim Einschalten von 3.3V bis 10V, wodurch es universell einsetzbar ist. Der VIN-Anschluss unterstützt 5 bis 36V DC und 0 bis 20A Stromeingang. Wenn der Strom über 10A liegt, empfehlen wir, einen externen Kühlkörper anzubauen. Der MOSFET kann bis zu einer Schaltfrequenz von 1KHz eingesetzt werden.

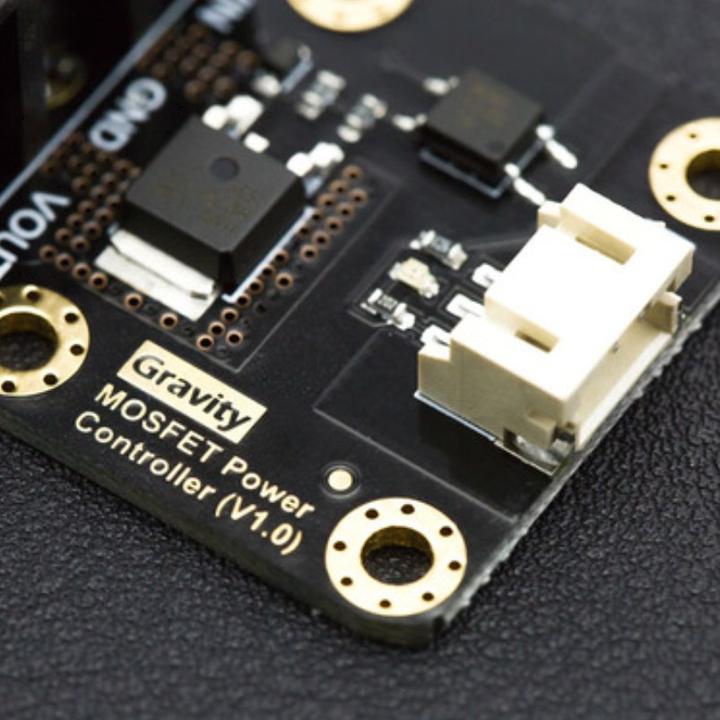

Info: Der MOSFET-Leistungscontroller verfügt über einen PH2.0-3P Gravity Anschluss. Du kannst das mitgelieferte Anschlusskabel durch Anstecken eines Dupont Kabel M-M 10cm auf männlich umpolen, um es auch auf einem Arduino UNO zu nutzen.

Technische Details:

• VIN Betriebsspannung: 5V-36V DC
• VIN-Betriebsstrom: 0A-20A (bei einem Strom über 10A wird ein externer Kühlkörper empfohlen)
• Logik Level Spannung: 3.3 bis 10V DC
• Schaltfrequenz: 0-1KHz
• Schaltverhalten: T(ein)=20us/T(aus)=50us
• Betriebstemperatur: -55°C bis 155°C
• Schnittstellen-Typ: PH2.0-3P
• Abmessungen: 44 x 32 x 15mm
• Gewicht: 21g

Lieferumfang:
1x Gravity MOSFET Treiber Modul 10A
1x Gravity 3pin digitale Sensor Kabel PH2.0 auf XH2.54.
