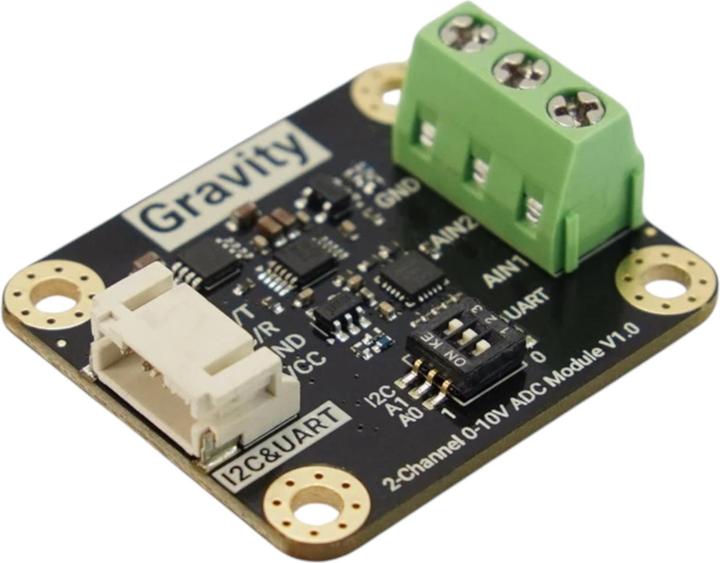

DFRobot Gravity 2-Channel 15Bit 0-10V ADC Modul

Das DFRobot Gravity ADC-Modul DFR1184 ermöglicht die präzise Erfassung von 0–10 V Analogsignalen auf zwei Kanälen. Es nutzt den ADS1115-Chip und bietet eine Auflösung von 15 Bit mit einer Genauigkeit von besser als ±2 mV. Der Sensor gibt die Signale direkt über I2C oder UART aus und ist damit vielseitig einsetzbar mit Mikrocontrollern wie Arduino, ESP32 oder Raspberry Pi. Ein Schalter auf der Platine ermöglicht die einfache Umschaltung zwischen I2C- und UART-Modus. Dank seines robusten Aufbaus und der flexiblen Kommunikationsoptionen eignet sich das Modul hervorragend für industrielle Anwendungen, Umweltüberwachung oder Automatisierungsprojekte, bei denen hochwertige 0–10 V Sensorsignale erfasst werden müssen.

Eigenschaften:
Das Modul unterstützt zwei unabhängige 0–10 V Kanäle. Der integrierte ADS1115-Chip bietet 15-Bit-Auflösung. Die Messabweichung liegt unter ±2 mV. Die Schnittstellen I2C und UART stehen parallel zur Verfügung. Die Spannungsversorgung beträgt 3,3–5 V. Die I2C-Adresse ist standardmässig 0x48 (konfigurierbar).

Anwendungsbeispiele:
Erfassung von Druck- oder Füllstandswerten in Automatisierungssystemen. Überwachung von 0–10 V Sensorsignalen in der Umweltmesstechnik. Integration in Smart-Home-Systeme zur Erweiterung analoger Eingänge. Nutzung in Prototypenbau und Industrieprojekten mit präziser Analogmessung.

Technische Daten:
Hersteller: DFRobot
Hersteller SKU: DFR1184
ADC-Chip: ADS1115
Versorgungsspannung: 3,3 – 5 V DC
Eingangsspannung: 0 – 10 V (Analog)
Auflösung: 15 Bit (0,3125 mV Schritte)
Messabweichung: < ±2 mV
Kanäle: 2
Kommunikation: I2C, UART (umschaltbar)

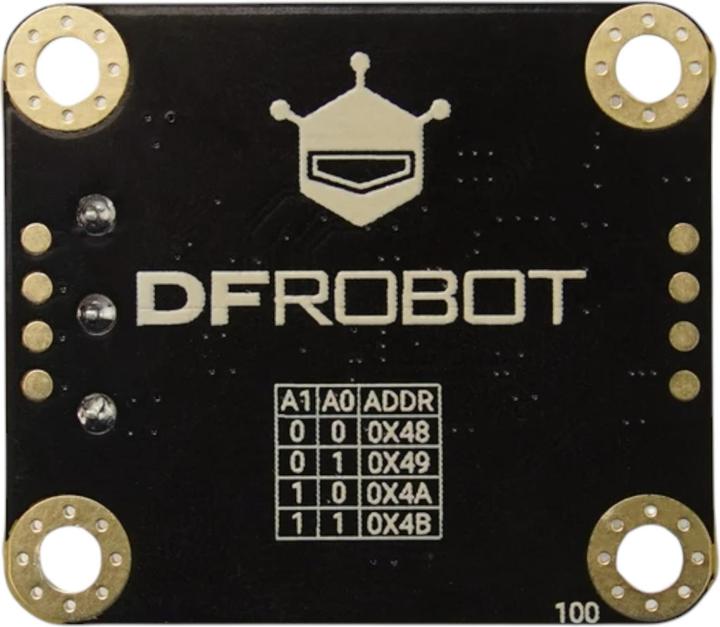

I2C-Adresse: 0x48 (Standard)
Betriebstemperatur: –30 bis +80 °C
Abmessung: 32 × 38 × 15 mm
Gewicht: 18 g

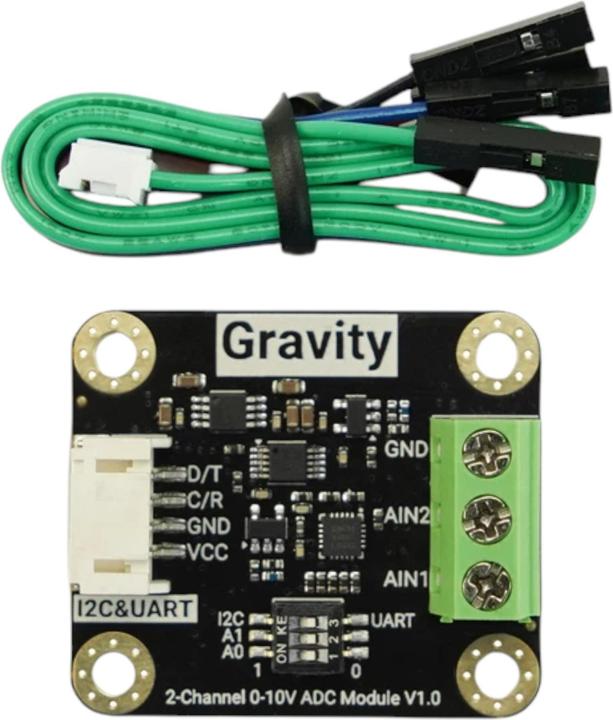

Lieferumfang:
1x Gravity 2-Channel 15Bit 0-10V ADC Modul
1x PH2.0-4P Kabel.
