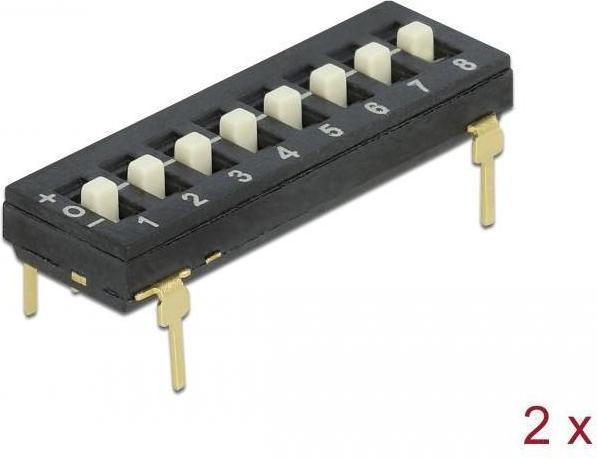

Delock DIP-Schalter Tri-State 8-stellig 2,54mm Rastermass THT vertikal schwarz 2 Stück

Dieser DIP-Schalter von Delock ist für die Lötmontage auf einer Platine geeignet.

Tri-State Schaltung
Der Tri-State Schalter ist aus 8 Einzelschaltern aufgebaut, die jeweils 3 Schaltstellungen (+, 0, -) pro Position besitzen. Damit lassen sich mehr Codierungen erzeugen als ein Standard DIP-Schalter mit nur 2 Schaltstellungen (Ein / Aus).

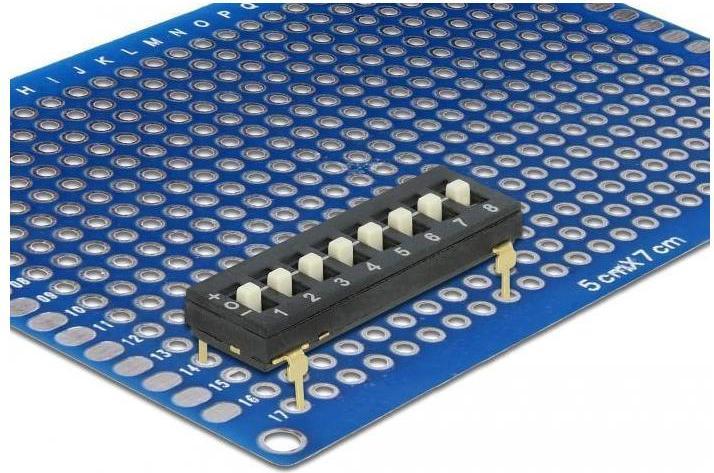

THT-Montagetechnik
Die angebrachten Lötpins am DIP-Schalter werden in Kontaktlöcher auf der Platine gesteckt und an der Unterseite verlötet. Die Schaltreihen dienen der Einstellung von Konfigurationen sowie der Umstellung von Parametern.

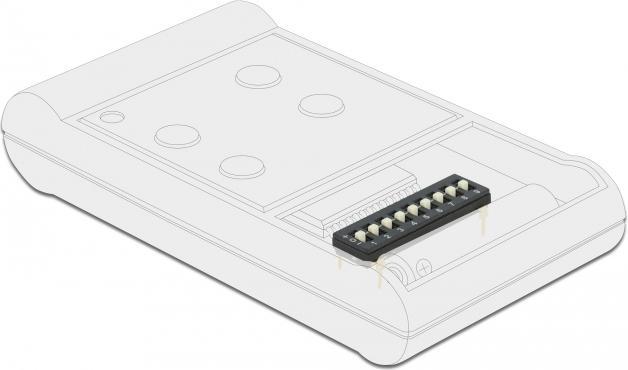

Vielseitig einsetzbar
Der DIP-Schalter wird hauptsächlich in der Telekommunikation, im Computerbereich und in der Messtechnik eingesetzt.

Spezifikation

• Anschlüsse: 1 x 10 Lötpins
• Positionsanzahl: 8
• Rastermass: 2,54 mm
• Schaltstellungen: 3 (+, 0, -)
• Schaltleistung: 25 mA, 24 VDC
• Isolationswiderstand: 1000 MΩ / 500 VDC
• Spannungsfestigkeit: 500 VAC / 1 Minute
• Löttemperatur: 250 °C für ca. 3 Sekunden
• Umgebungstemperatur: -40 °C ~ 85 °C
• Betriebstemperatur: -30 °C ~ 85 °C
• Material: Kunststoff
• Farbe: schwarz
• Masse (LxBxH): ca. 21,8 x 7,0 x 3,2 mm

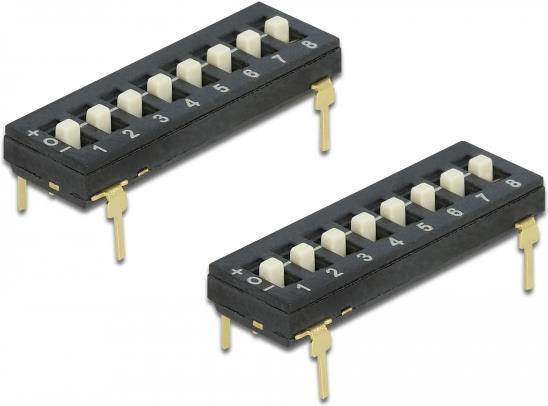

Packungsinhalt

• 2 x DIP-Schalter.
