Diese 4-Zeichen 7-Segment-Anzeige lässt sich dank Backpack mit nur 2
Pins über I2C ansteuern.
Mit 3 Adress-Jumpern (Lötbrücken) lassen sich die Module auf 8
verschiedene Adressen von 0x70-0x77 setzen
Pins über I2C ansteuern.
Mit 3 Adress-Jumpern (Lötbrücken) lassen sich die Module auf 8
verschiedene Adressen von 0x70-0x77 setzen
- so können bis zu 8
Module gleichzeitig betrieben werden.

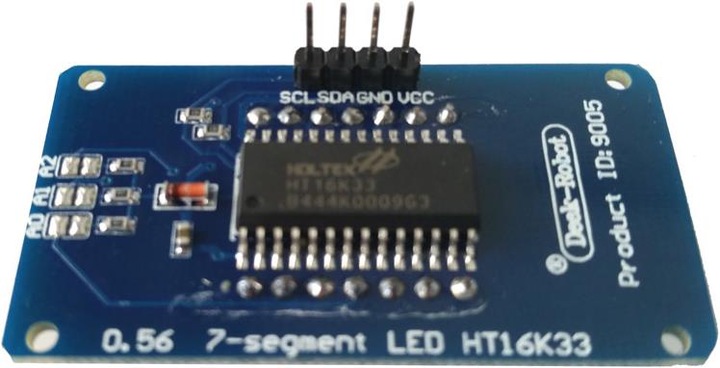

Zum Anschluss sind neben VCC (5V) und GND nur 2 IO-Pins (SDA/SCL)
nötig. Die sonst für solche Anzeigen aufwändige Schaltung
übernimmt vollständig der HT6K33-IC. Die Anzeige kann an 3V und 5V
Systemen betrieben werden, wobei bei 3V die Anzeige ein wenig dunkler
ist als bei 5V.
Das Modul wird fertig aufgebaut und gelötet geliefert - inkl.
Pinheads für die Anschlüsse.
Für die Ansteuerung vom Arduino kann die LED Backpack Libary von
Adafruit verwendet werden:
https://github.com/adafruit/Adafruit_LED_Backpack [1]
Technische Daten:
* PCB-Grösse: 50mm x 27mm
* Matrix-Grösse: 50mmx19mm
* Anschlüsse: SDA, SCL, GND, VCC
Links:
------
[1] https://github.com/adafruit/Adafruit_LED_Backpack
Module gleichzeitig betrieben werden.
Zum Anschluss sind neben VCC (5V) und GND nur 2 IO-Pins (SDA/SCL)
nötig. Die sonst für solche Anzeigen aufwändige Schaltung
übernimmt vollständig der HT6K33-IC. Die Anzeige kann an 3V und 5V
Systemen betrieben werden, wobei bei 3V die Anzeige ein wenig dunkler
ist als bei 5V.
Das Modul wird fertig aufgebaut und gelötet geliefert - inkl.
Pinheads für die Anschlüsse.
Für die Ansteuerung vom Arduino kann die LED Backpack Libary von
Adafruit verwendet werden:
https://github.com/adafruit/Adafruit_LED_Backpack [1]
Technische Daten:
* PCB-Grösse: 50mm x 27mm
* Matrix-Grösse: 50mmx19mm
* Anschlüsse: SDA, SCL, GND, VCC
Links:
------
[1] https://github.com/adafruit/Adafruit_LED_Backpack
| Artikelnummer | 5999193 |
| Hersteller | |
| Kategorie | |
| Herstellernr. | P00001392 |
| Release-Datum | 22.11.2016 |
| Länge | 8.20 cm |
| Breite | 6.80 cm |
| Höhe | 2.50 cm |
| Gewicht | 12 g |
