Cypress Semiconductor MCU WiFi Evaluationi Kit using CYW43907

HF-Technologie = WiFi
Kit-Klassifizierung = Entwicklungskit
Vorgestelltes Gerät = CYW43907
Frequenz = 2.4 GHz, 5 GHz

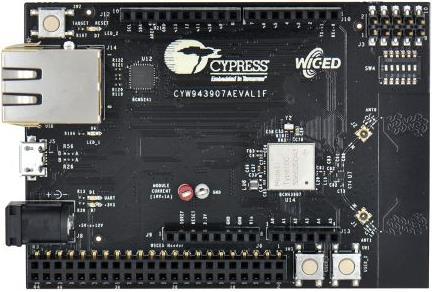

Schnellstartübersicht, USB-A-auf-Micro-B-Kabel. CYW43907 2,4/5-GHz-WiFi-Evaluierungskit. Das CYW 943907 AEVAL 1F -Evaluierungskit ermöglicht Kunden die Evaluierung und Entwicklung von Einzelchip-WLAN-Anwendungen, die auf Cypress CYW43907-Geräten basieren. Das Kit nutzt die WICED Studio 5.0-IDE. Es verfügt über einen integrierten TCP/IP-Network-Stack, Sicherheits-Supplicant und andere Netzwerk-Anwendungsfunktionen. Murata CYW43907-1GC Cortex-R4 SoC WiFi/Ethernet-SIP-Modul. Drahtlosprotokoll: IEEE 802.11a/b/g/n. HF-Frequenzbereiche: 2,4 GHz bis 5,8 GHz. HF-Ausgangsleistung: +12 dBm @ 65 Mbit/s, +17 dBm @ 11 Mbit/s. Empfängerempfindlichkeit: –75 dBm @ 65 Mbit/s (2,4 GHz), –73 dBm @ 65 Mbit/s (5,8 GHz). Integriertes Programmiergerät/Debugger mit USB-Schnittstelle und USB-UART-Brücke. Integriertes MAX11615-6-Kanal-12-Bit-ADC auf I²C-Bus. Integrierter BCM5241-Ethernet-PHY-Chip. Hostkommunikation: SPI, I²C, UART. 6 x BNC-Ausgänge. Reset-Drucktaste. 2 Bedienerdrucktasten. 2 x Benutzer-LED. RJ45-Buchse für Ethernet-Verbindung. Steckplatz für microSD-Karte. 2 PCB-Antennen für Antennendiversität. 2 externe Antennenbuchsen. 10-poliger JTAG-Steckverbinder für CYW43907-Programmieren/Debugging. 44-poliger WICED GPIO-Stiftsockel. Arduino r3-kompatible Shield-Stiftsockel. Stromversorgung: +5 V dc über USB-Micro-B-Buchse oder +5 bis +12 V dc über Zylinder-Klinkenbuchse.
