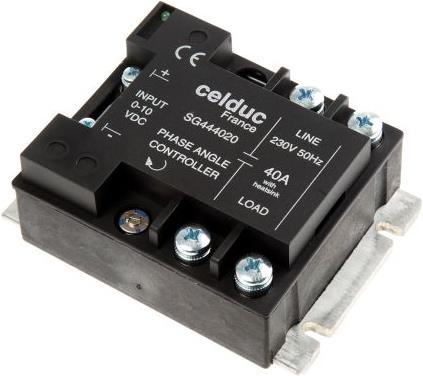

Celduc Halbleiterrelais SG4 0-10V

Laststromminimum: 10 mA
Laststrommaximum: 40 A
Montageart: Chassis-Montage
Lastspannungminimum: 115 V AC
Lastspannungmaximum: 265 V RMS
Steuerspannungsmaximum: 10 V DC
Ausgangsschaltung: Triac
Einschaltzeitmaximum: 10 ms
Abmessungen: 100 x 73,5 x 39,5 mm
Höhe: 39,5 mm

Phasenwinkel- und Puls-Paket-Steuerung. SG5-Relais mit proportionaler Steuerung verfügen über einen vom Netz isolierten analogen Eingang, der eine proportionale Variation des Arbeitszyklus an diesem Eingang durch die Erzeugung von Puls-Paketen ermöglicht. Anwendungen: Heizungssteuerung. - Ve = 0 V → t / T = 0 % - Ve = 5 V → t / T = 50 % - Ve = 10 V → t / T = 100 %. Die SG4-Modelle haben einen vom Netz isolierten analogen Eingang, der eine proportionale Variation des Schaltmoments auf der Sinuswelle an diesem Eingang ermöglicht. Anwendungen: Motordrehzahlabweichung, dimmbare Beleuchtung. Spezifische Dokumentation auf Anfrage erhältlich.
