Brodit Mounting bracket

Center mount, extra starke Montageplattform. Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

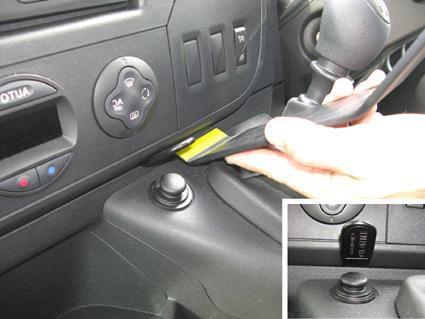

1. Die Oberfläche, auf der der ProClip montiert werden soll, mit dem beiliegenden Alkohol-Pad reinigen. Das dünne Ende des beiliegenden "Gap Opener" zum Aufweiten in den Spalt zwischen dem Rahmen um die Armaturentafel und dem Armaturenbrett drücken. Die Schutzfolie vom Klebestreifen am ProClip entfernen. Die gedrehte Kante am unteren Ende des ProClip in den Spalt neben dem "Gap Opener" drücken.

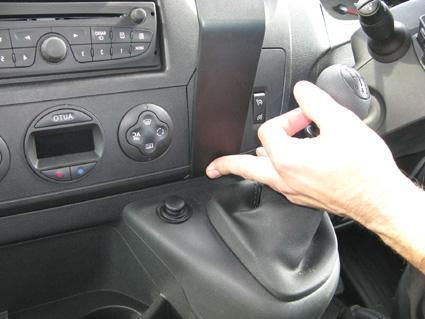

2. Das untere Ende des ProClip fest nach vorne drücken, sodass sich die angewinkelte Kante ganz in den Spalt schiebt. Den ProClip in dieser Position halten und das obere Ende nach vorne/oben klappen, sodass sich die gedrehte untere Kante hinter dem Armaturenbrett festhakt. Den "Gap Opener" herausziehen.

3. Den "Gap Opener" in den Spalt zwischen dem Rahmen um die Armaturentafel und dem Fach drücken. Das obere Ende des ProClip nach vorne drücken, sodass sich die angewinkelte Kante in den Spalt neben dem "Gap Opener" festhakt. Oben am ProClip nach unten drücken, sodass sich die angewinkelte Kante ganz in den Spalt schiebt. Den "Gap Opener" herausziehen.

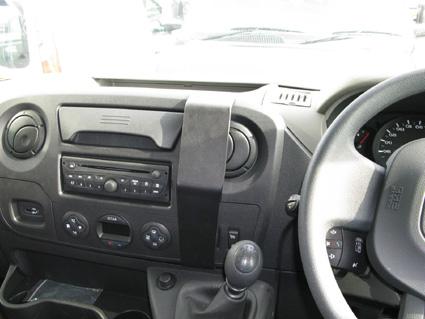

4. ProClip ist montiert.
