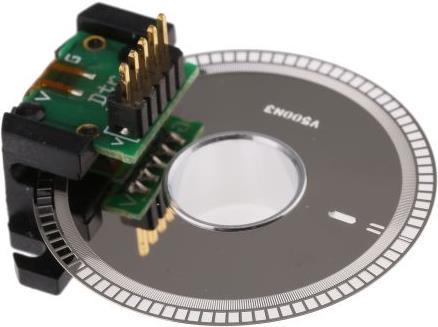

Broadcom AEDB-9140-A13,Optical encoder,3ch,500CPR

Encoder-Technologie: Inkremental
Ausgangssignal Typ: Digital
Versorgungsspannung: -0,5 → 7 V dc
Auflösung: 500 CPR
Gesamthöhe: 13,6 mm
Gesamtbreite: 21,6 mm
Gesamttiefe: 9,74 mm
Betriebstemperatur min.: -10 °C
Betriebstemperatur max.: +85 °C
Schaltfrequenz: 100 kHz

Optische Encoder. Diese Serie von optischen Encodern zur Bewegungssteuerung von Avago Technologies ist in Zwei- und Dreikanal-Ausgangsoptionen erhältlich. Diese Inkrementalgeber nutzen optische Technologie zur Bewegungssteuerung. Inkrementalgeber bieten eine Rückmeldung der Position für das inkrementelle Zählen. Wenn das Rückmeldesignal immer zu einer Start- oder Grundposition referenziert wird, bietet ein Inkrementalgeber eine einzigartig definierte, relative Position. Avago Technologies bietet sowohl optisch reflektive Inkrementalgeber als auch optisch transmissive Inkrementalgeber. Diese Geräte sind verfügbar als Encoder-Module für die Integration durch den Benutzer oder als komplette Encoder mit Gehäuse bzw. als Kit. Die optischen Encoder dieser Serie bieten eine präzise Positions- und Geschwindigkeitserkennung für eine Vielzahl von Anwendungen. Zu den möglichen Anwendungen gehören Drucker, Kopierer, Scanner, Rückmeldungssysteme für Servo- und Schrittmotoren, Roboterarme und Maschinen zur Wafer-Handhabung.
